创想智控aTiny激光位移传感器3D扫描成像功能详解

激光位移传感器不只是“量个距离”——当它具备了3D扫描能力，就变成了一台“微型3D扫描仪”。

今天创想智控详细解析aTiny激光位移传感器的3D扫描成像功能。

一、从点到线到面：3D扫描的原理

单点测量

最基本的激光位移传感器：

• 投射一个激光点
• 接收反射光
• 通过三角测量计算距离
• 得到一个点的Z值（高度）

线扫描

在线阵模式下：

• 投射一条激光线
• 相机拍摄激光线在物体表面的形变
• 一次获得一条线上数百个点的高度数据
• 得到一条“截面轮廓”

3D扫描成像

当传感器（或被测物体）移动时：

• 连续采集多条截面轮廓
• 软件将多条轮廓拼接
• 生成完整的3D表面模型

就像CT扫描一样，一片一片“切”过去，合成完整3D图像。

二、3D扫描能做什么？

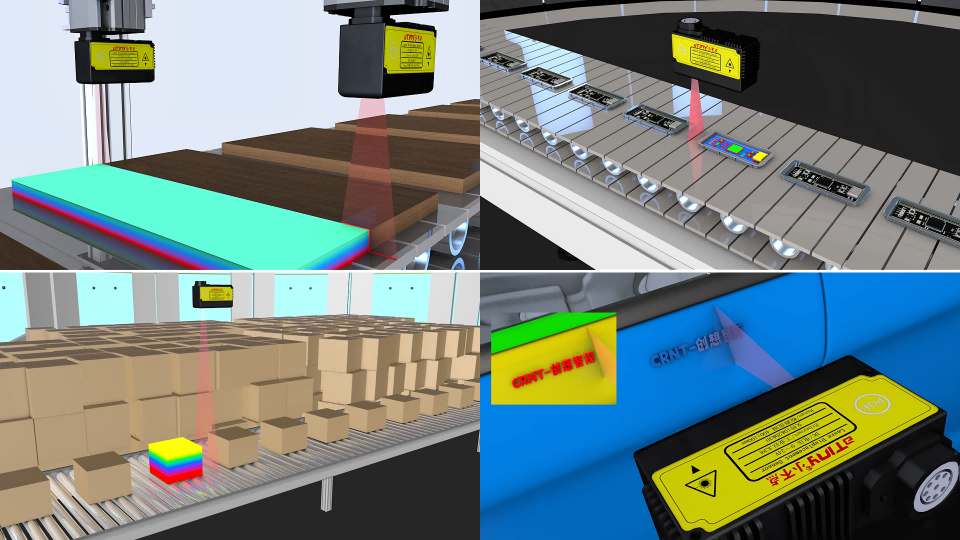

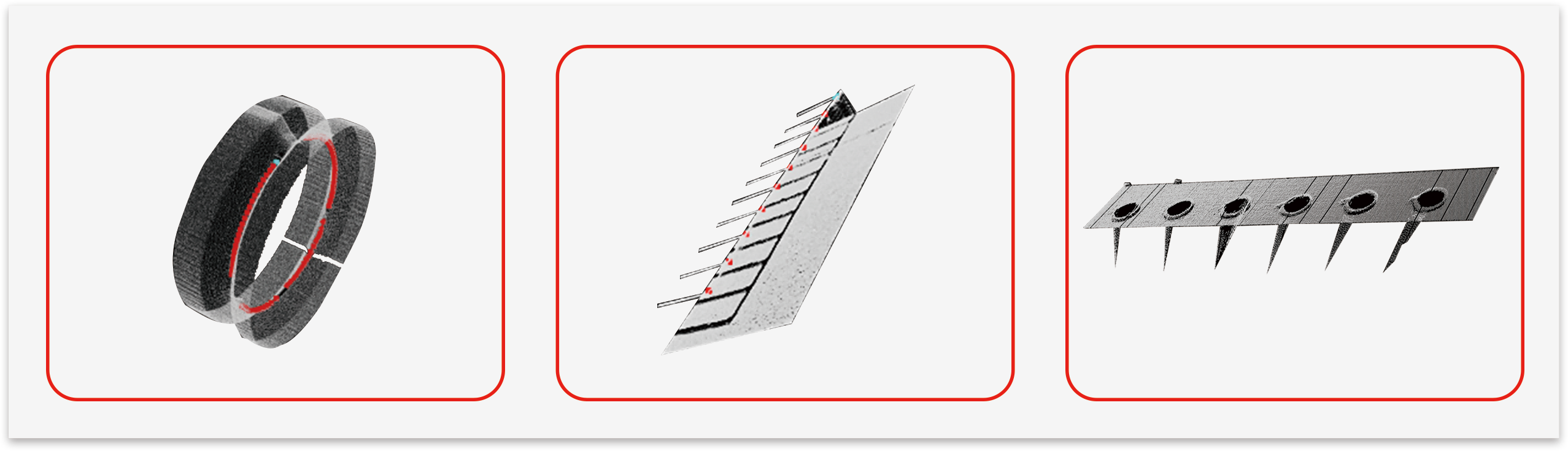

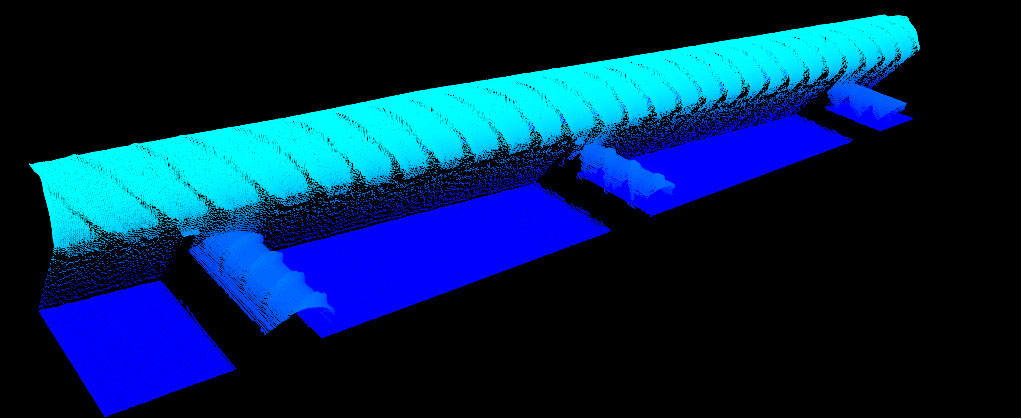

应用1：焊缝表面3D检测

焊接完成后，扫描焊缝表面：

• 生成焊缝3D模型
• 自动测量余高、宽度、咬边
• 与标准模板比对
• 判定合格/不合格

优势：比人工目检准确100倍，速度10倍。

应用2：工件尺寸3D测量

扫描工件获取完整尺寸：

• 长度、宽度、高度
• 平面度、平行度
• 孔位位置度
• 曲面轮廓度

优势：替代三坐标测量机，在线全检。

应用3：表面缺陷3D检测

扫描产品表面发现缺陷：

• 凹陷、凸起
• 划痕、裂纹
• 变形区域
• 异物附着

优势：3D检测比2D图像检测更能发现高度方向的缺陷。

应用4：逆向工程

扫描已有零件获取3D数据：

• 生成点云数据
• 导入CAD软件
• 重建3D模型
• 用于复制或改进设计

应用5：胶路/涂胶检测

扫描涂胶后的胶路：

• 获取胶路3D轮廓
• 测量胶高、胶宽
• 检测断胶、堆胶
• 实时监控涂胶质量

三、3D扫描 vs 传统2D检测

3D扫描的最大价值：能检测2D看不到的高度方向缺陷。

四、实际案例

某汽车零部件企业引入aTiny 3D扫描检测：

五、选型建议

选择3D扫描传感器时考虑：

• 精度要求：根据检测项确定Z轴精度需求
• 扫描范围：被测物体尺寸决定镜头选择
• 速度要求：产线节拍决定采样频率需求
• 软件功能：是否需要自动检测和报告
• 运动方式：传感器移动还是物体移动

六、不只是“看到”——更是“判定”

3D扫描的价值不只是生成漂亮的3D图像，更重要的是：

• 自动判定合格/不合格
• 自动分类缺陷类型
• 自动输出检测报告
• 自动对接MES系统

从“测量”到“判定”到“决策”——这是aTiny 3D扫描的完整价值链。

有3D检测需求，咨询在线客服提供你的检测对象和精度要求，我们帮你选型。
