焊缝类型大全：对接、角接、搭接、T型……一次说清
焊缝类型是焊接的基础知识，但很多人做了多年焊接，对各种焊缝类型的特征和跟踪要求却说不全
今天用一篇文章把焊缝类型讲透——每种焊缝长什么样、用在什么场景、焊缝跟踪系统怎么跟踪它。

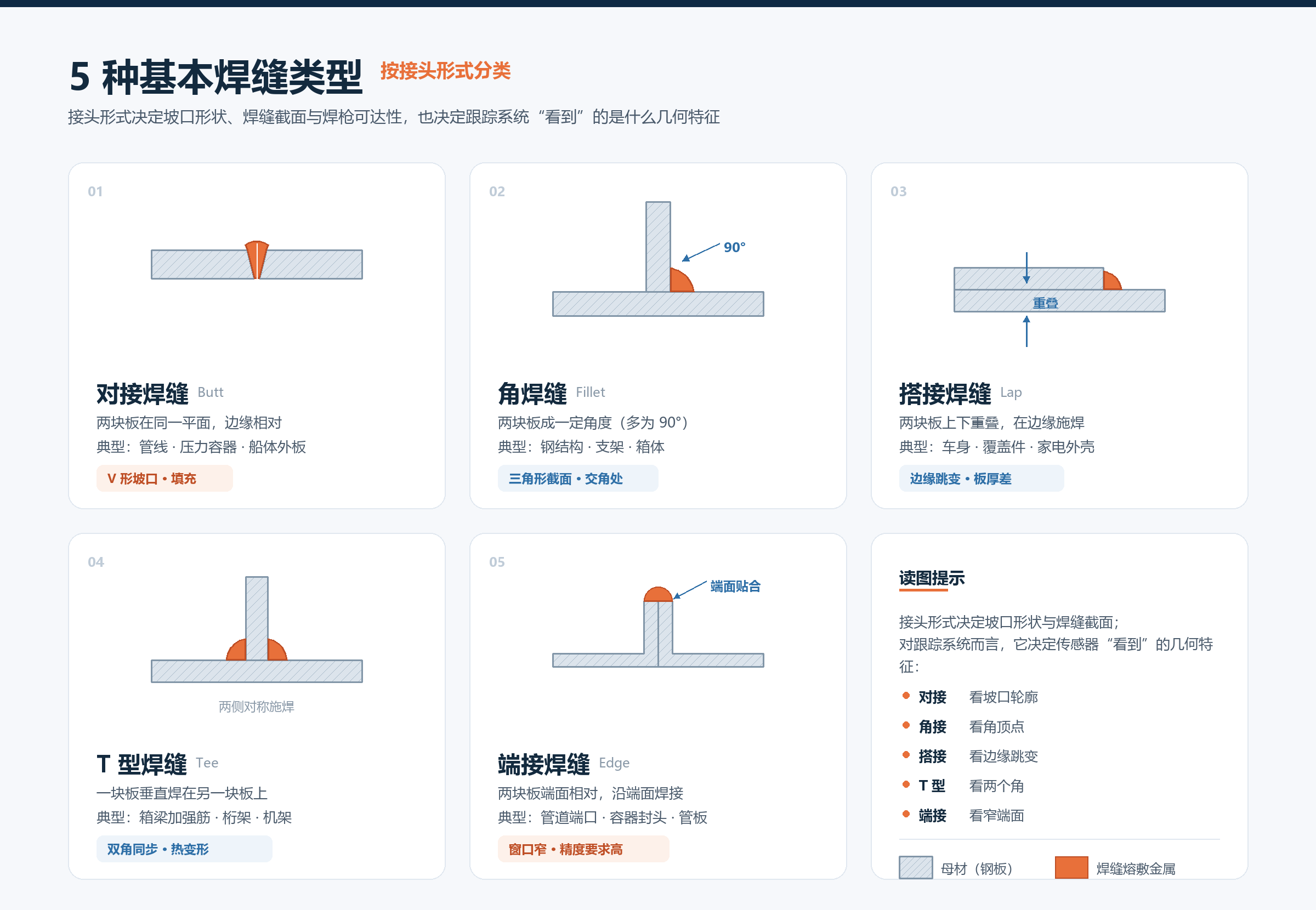

一、焊缝分类总览
焊缝按接头形式分为 5 大基本类型：
| 类型 | 图示说明 | 典型应用场景 |
|---|---|---|
| 对接焊缝 | 两块板在同一平面，边缘相对 | 管线、容器、船体 |
| 角焊缝 | 两块板成一定角度（通常 90°） | 钢结构、支架、箱体 |
| 搭接焊缝 | 两块板重叠放置 | 汽车车身、薄板结构 |
| T 型焊缝 | 一块板垂直焊在另一块板上 | 桁架、箱梁、机架 |
| 端接焊缝 | 两块板端面相对焊接 | 管道端口、封头 |
二、每种焊缝的详细解析
1. 对接焊缝
特点：最常见、最重要。两块板边缘对接，焊接时填充坡口。
子类型：
- I 形对接（不开坡口，薄板用）
- V 形对接（单面开坡口，最常用）
- X 形对接（双面开坡口，厚板用）
- U 形对接（厚板特殊坡口）
跟踪要点
- 焊缝在平面内，激光线扫描清晰
- 坡口特征明显，算法识别容易
- 注意焊前装配间隙一致性
应用场景：螺旋管、压力容器纵缝、船体外板

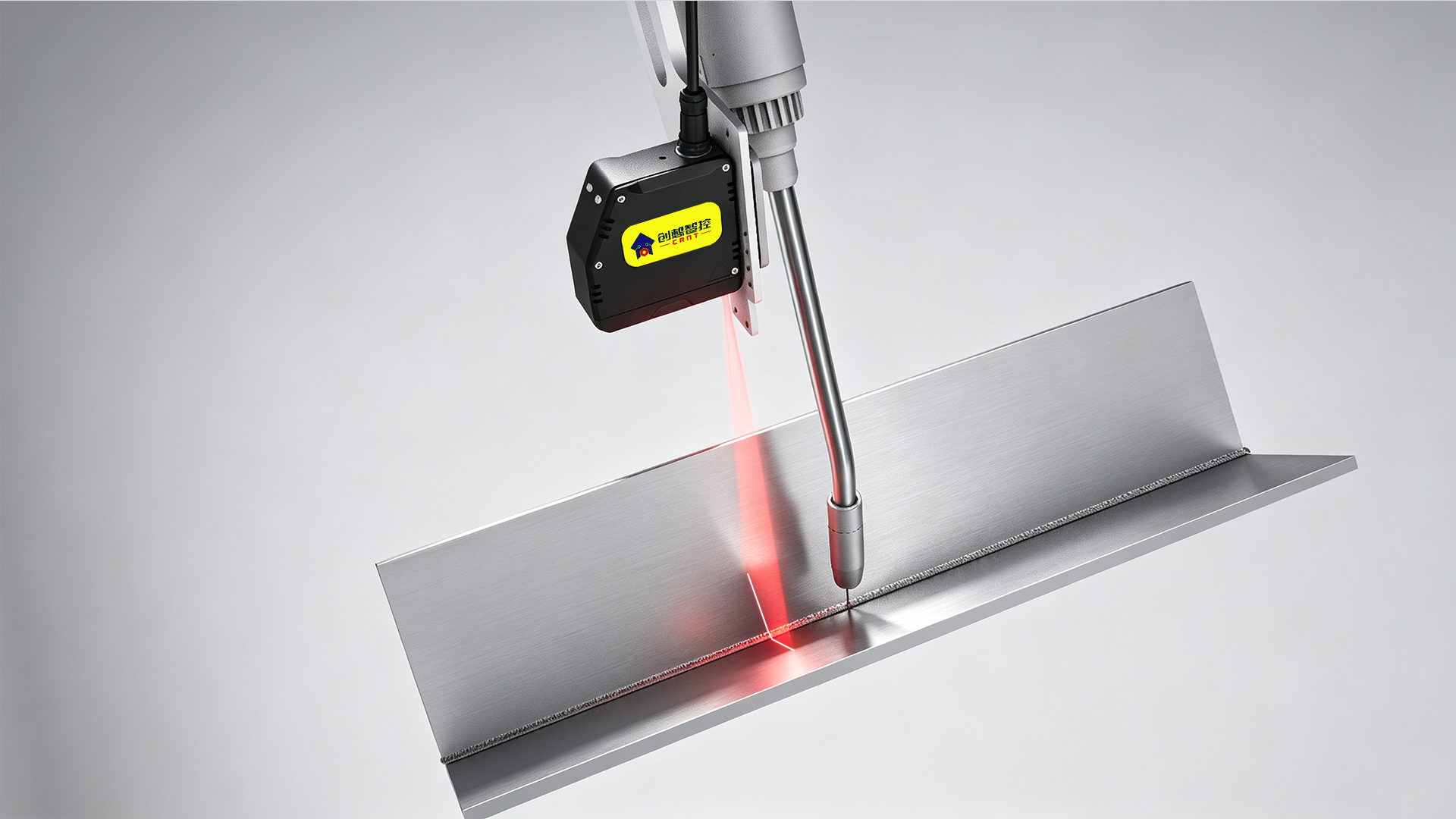

2. 角焊缝
特点：两块板成角度（多为 90°），焊缝在交角处形成三角形截面。
子类型：
- 平角焊（水平位置）
- 立角焊（垂直位置）
- 仰角焊（仰脸位置）
跟踪要点
- 焊枪角度控制要求高
- 跟踪系统需识别角顶点位置
- 注意焊脚尺寸均匀性
应用场景：钢结构箱梁、建筑框架、底盘焊接
3. 搭接焊缝
特点：两块板上下重叠，在边缘焊接。
跟踪要点
- 焊缝位置在上板边缘
- 跟踪系统识别边缘跳变即可定位
- 注意板厚差对跟踪精度的影响
应用场景：汽车车门、车身覆盖件、家电外壳
4. T 型焊缝
特点：一块板垂直焊接在另一块板上，形成 T 字。
跟踪要点
- 两条角焊缝同时跟踪（双面焊时）
- 垂直板热变形可能导致位置偏移
- 跟踪系统需同时处理两个角
应用场景：箱梁内部加强筋、桁架节点、支架
5. 端接焊缝
特点：两块板端面相对，沿端面焊接。
跟踪要点
- 端面通常较窄，跟踪窗口小
- 需要高精度定位
- 注意端面平整度
应用场景：管道环缝、容器封头、管板焊接

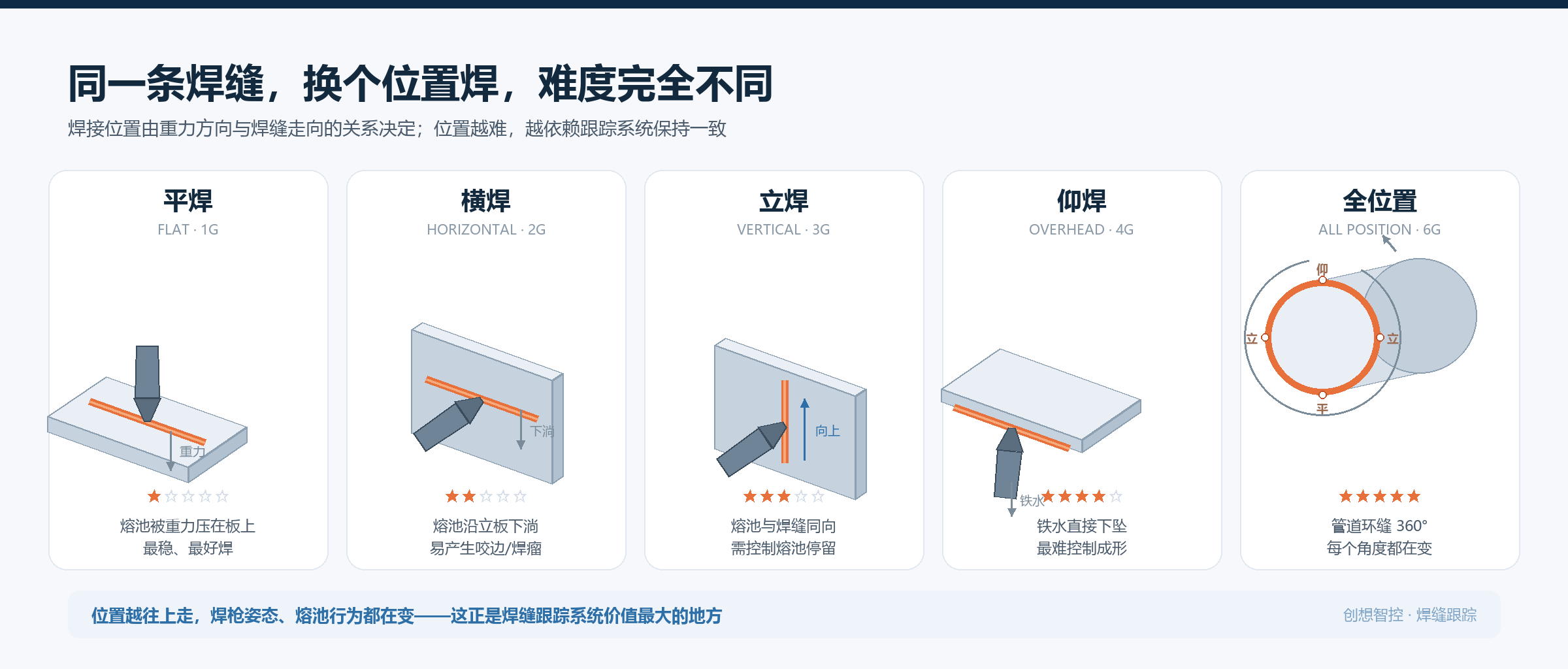

三、按焊接位置的分类
同一种焊缝，在不同空间位置焊接，难度差异巨大：
| 位置 | 难度 | 特点 |
|---|---|---|
| 平焊 | ★ | 最简单，熔池受重力控制 |
| 横焊 | ★★ | 熔池有侧向流动趋势 |
| 立焊 | ★★★ | 熔池受重力影响大 |
| 仰焊 | ★★★★ | 最难，铁水下淌 |
| 全位置 | ★★★★★ | 管道环缝，360° 位置变化 |
焊缝跟踪系统在全位置焊接中价值最大——因为焊枪位置不断变化，人工操作极难保持一致性。
四、焊缝跟踪系统对不同焊缝的适配难度
| 焊缝类型 | 识别难度 | 跟踪难度 | 说明 |
|---|---|---|---|
| V 形对接 | 低 | 低 | 坡口特征明显，最易跟踪 |
| I 形对接 | 中 | 中 | 间隙小时需要高精度 |
| 角焊缝 | 低 | 中 | 角顶点清晰，但焊枪角度需控制 |
| 搭接 | 低 | 低 | 边缘跳变明显 |
| T 型焊缝 | 中 | 中 | 需同时处理两个角 |
| 端接 | 中 | 高 | 窗口窄，精度要求高 |
| 复杂曲面 | 高 | 高 | 需 3D 扫描 + 路径规划 |
五、特殊焊缝类型
除 5 大基本类型外，实际产线还常见：
- 塞焊 / 槽焊：孔内填充焊接，跟踪系统通过孔定位
- 点焊缝：电阻点焊，不需要跟踪
- 螺柱焊：螺柱端焊到板面，通常不需要跟踪
- 堆焊：表面堆焊耐磨 / 耐蚀层，跟踪系统控制堆焊路径
