焊接前，焊枪怎么找到焊缝？这个问题看似简单，却是焊接自动化里最关键的一环——它叫"寻位"。

  传统做法是人工对枪：焊工手动移动焊枪，对准焊缝起点。费时费力，还容易对不准。而激光寻位技术，让这个过程实现了自动化。

  今天拆解创想智控激光寻位技术的实现原理。

  一、什么是激光寻位？

  激光寻位，就是利用激光扫描技术，在焊接前自动检测焊缝的实际位置，并将位置信息传递给机器人，让焊枪自动对准焊缝起点。

  二、实现原理：四个步骤

  第1步：激光扫描｜获取焊缝轮廓

  激光传感器向工件表面投射激光线，对焊缝及其周边区域进行扫描，通过激光三角测量获取工件表面的二维轮廓数据。

  第2步：轮廓识别｜计算焊缝位置

  算法对扫描得到的轮廓数据进行分析，识别坡口、焊缝边缘、转角、间隙、错边等特征，确定焊缝的实际位置、方向及相关几何参数。

  第3步：坐标转换｜建立机器人位置关系

  通过传感器与机器人之间的标定关系，将检测到的焊缝位置从传感器坐标系转换到机器人坐标系，计算焊枪需要修正的方向和距离。

  第4步：自动对准｜修正焊枪位置

  将计算得到的位置偏差传输至机器人控制系统，机器人根据偏差自动调整焊枪位置，使焊枪准确对准实际焊缝，为后续自动焊接提供精准定位。

  三、两种典型寻位方式

  多点寻位｜快速确定焊缝位置

  通过两点、三点或多点检测焊缝特征，快速确定焊缝的位置、方向和轨迹，适用于直线、曲线等规则焊缝。

  连续扫描寻位｜实时获取焊缝轨迹

  沿焊缝路径持续扫描，实时检测焊缝位置变化并动态修正焊枪轨迹，适用于长焊缝、异形焊缝以及工件存在装配误差或变形的场景。

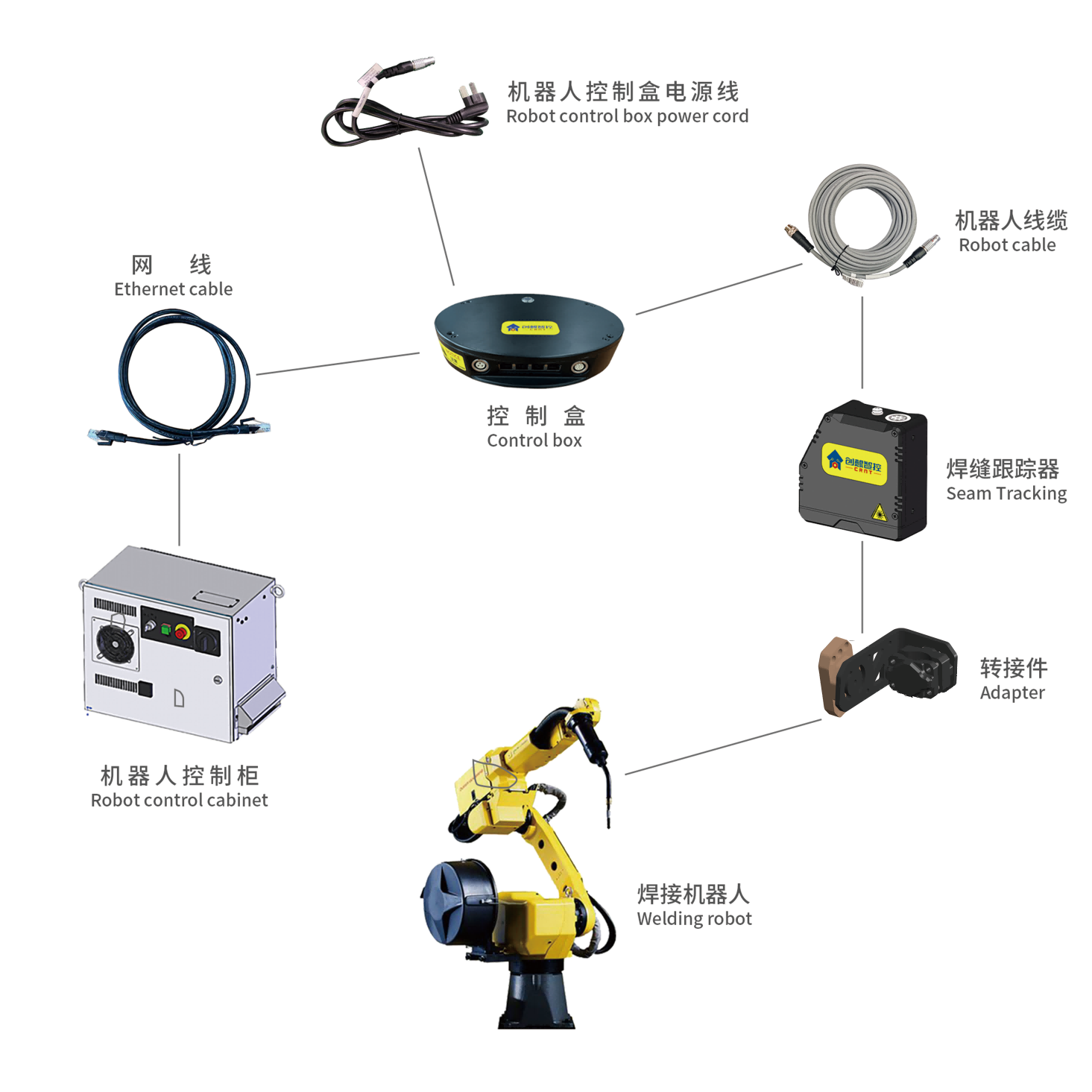

  创想智控激光焊缝跟踪系统支持两种寻位模式灵活切换，满足不同焊接工况，实现精准找缝、自动纠偏和稳定焊接。

  四、激光寻位 vs 人工对枪

  五、哪些场景最需要激光寻位？

  ① 工件有误差

  工件尺寸、装配位置、间隙、错边存在变化。

  ② 焊缝位置不固定

  工件每次放置位置不同，焊缝实际位置随之变化。

  ③ 工件结构复杂

  异形件、曲面件、深槽、狭窄空间等复杂焊接场景。

  ④ 产品频繁换型

  多品种、小批量生产，减少机器人重复示教和调试。

  ⑤ 焊接容易发生偏移

  热变形、焊接变形或生产过程导致焊缝位置发生变化。

  ⑥ 对效率和质量要求高

  批量自动化生产，需要机器人持续、稳定、精准地沿实际焊缝焊接。

  六、总结

  激光寻位的本质，是给机器人一个"自动校准"的能力：不用人教，自己找到焊缝在哪。

  它是焊接自动化走向"免示教"的关键第一步，也是创想智控视觉焊缝跟踪系统的核心技术之一。

  想进一步了解激光寻位如何与实时跟踪配合？欢迎在评论区留言，我们下期展开。
