深度丨创想智控激光位移传感器aTiny系列---“小不点、大作为”!
日期:2019-09-06  浏览量:236  来源:

据统计,2017年中国的传感器市场规模为2070亿元,预计到2021年将增至5937亿元,未来五年中国传感器产业年均复合增长率约30%,远高于全球平均水平。同时,激光位移传感器的需求总体将保持快速增长的态势,而随着国内各项鼓励政策的落实,激光技术的持续创新进步和激光位移传感器产品性能的不断提升,我国激光位移传感器的大规模商业化应用必将成为智能化生产的主流!

随着工业测量领域的不断扩展、测量精度和测量速度的不断提高,传统的接触式测量已经无法满足工业界的需求。

而非接触测量凭借其良好的精确性和实时性,成为测量领域的热点。同时由于电子学和光学技术的飞速发展,光电检测成为非接触测量的一种主要方法。

激光位移传感器是利用激光技术进行测量的传感器,由激光器、激光检测器和测量电路组成。

目前,激光位移传感器按照原理可分为激光三角测量法和激光回波分析法两种,其中激光三角测量法适用于高精度、短距离的测量,激光回波分析法则用于远距离测量。

在当前的工业机器人应用中,通常采用三角测量法,这种方法最高线性度可达1um,分辨率可达到0.1um的水平。该方法具有结构简单、测试速度快、实时处理能力强、使用灵活方便等优点,在工业中的长度、距离以及三维形貌等检测中有着广泛的应用。

三角测量法的原理:通过镜头将可见红色激光射向被测物体表面,经物体反射的激光通过接收器镜头,被内部的CCD线性相机接收,根据不同的距离,CCD线性相机可以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离,数字信号处理器就能计算出传感器和被测物体之间的距离。

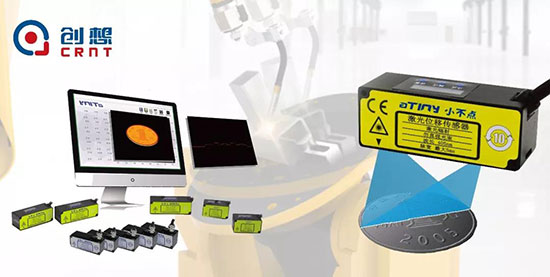

北京创想智控科技有限公司自主研发的aTiny小不点激光位移传感器主要的测量原理是:

柱面物镜将激光光束扩大为条状,激光在目标物上产生漫射,发射光在CMOS上成像, 可精确非接触测量被测物体的位置、位移等变化,广泛应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。

具有测量精度高、测量时间短等特点,特别适用于工业现场应用。

aTiny小不点激光位移传感器 解决了传统接触式传感器难以实现的检测品质管理问题,同等测量条件下,体现出了高质量、低价位、超高性价比等优势!

aTiny小不点激光位移传感器非接触式测量,无需对被测物体施加外力。

作为工业制造中精准的“眼睛”,aTiny小不点激光位移传感器 因其较高的测量精度和非接触测量特性,被广泛应用于汽车、机械制造、冶金和材料、半导体和光伏、电子元器件、食品药物包装、橡胶塑料、物流配送、机械自动化、精密仪器、汽车电子、铁路铁轨乃至高精尖的航空航天领域。

随着工业智能化的进行,激光位移传感器的市场也正在被逐渐开拓。

aTiny小不点激光位移传感器

可解决:

测量轮廓、角度、间距等

缺陷检测、平面度检测、物品定位

轮廓跟踪、3D扫描、尺寸测量

机器人应用

可实现:

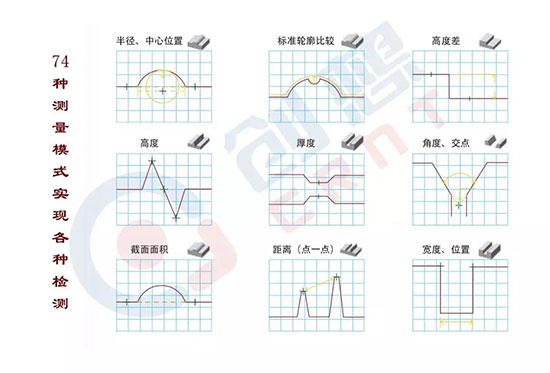

2D测量

精准测量高度、高度差,宽度、位置、形状、厚度、振动等。

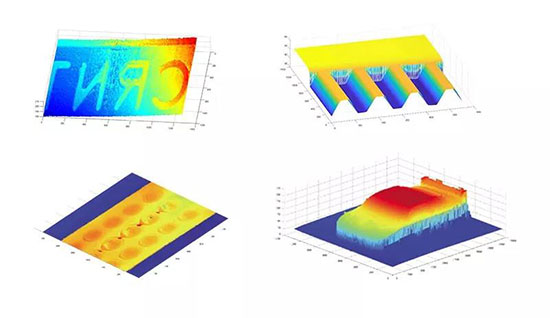

3D测量

三维形式采集图像并进行图像处理,用以检测产品。

机器人应用

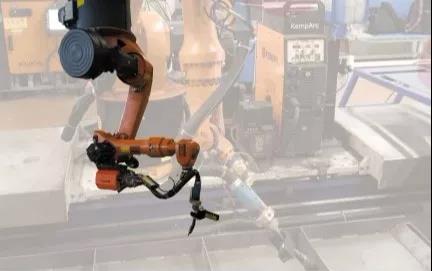

机器人焊缝扫描系统

超小体积,减少干涉;

无需人工示教编程;

支持边扫描边变姿态焊接;

自动检测焊缝的起始点、终止点。

适用于复杂异形工件焊接

如:扇叶、波纹板等复杂工件的扫描。

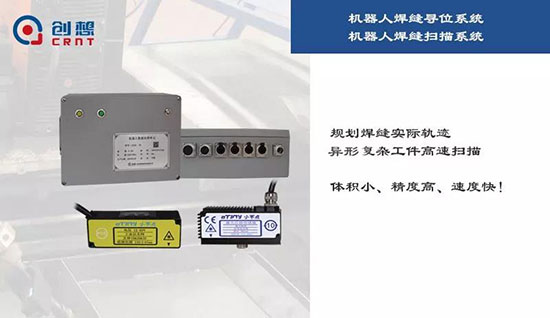

机器人焊缝寻位系统

超小体积完美解决干涉问题;

实现对直线、曲线快速两点、三点、多点寻位;

完成对被测物的超高精度、超高速度的稳定测量。

广泛应用于:钢结构件、小零部件、车厢板、新能源电池箱体等行业的自动化焊接。

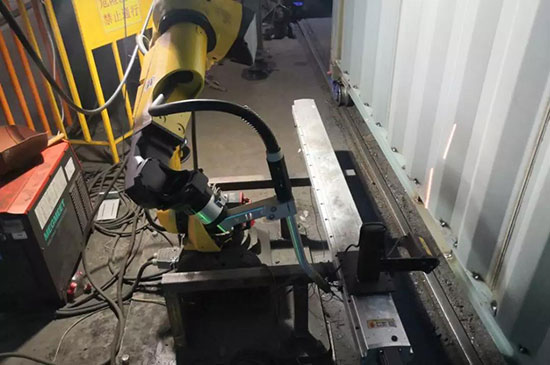

经典案例

所属行业:集装箱制造

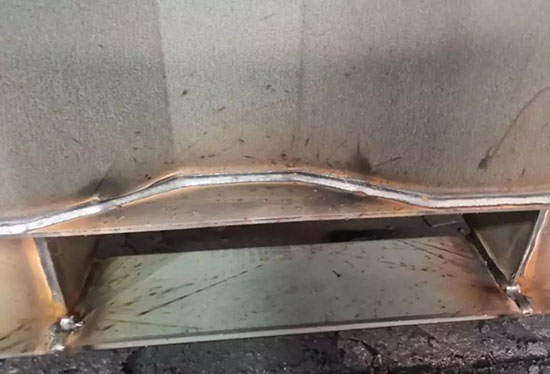

工件类型:浅波纹板

产品型号:aTiny小不点激光位移传感器高速

焊接类型:气保焊

焊缝类型:角接

机器人类型:发那科

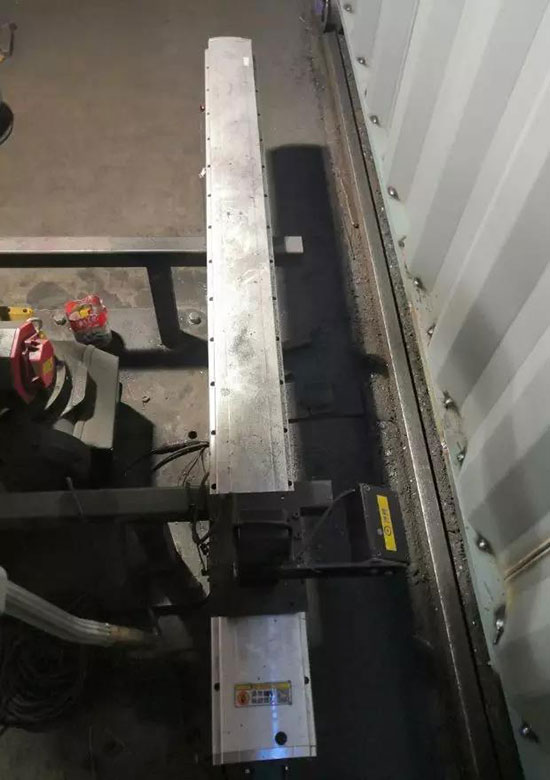

视频产品功能特点:外置滑台,边扫边焊,效率高,成型好,稳定可靠.
