创想焊缝跟踪系统支持多种焊缝类型的焊接
日期:2019-10-11浏览量:1701来源:

一道漂亮的焊缝,给人以美的感受,也代表着一个制造型企业的高超技术。

焊缝有很多种类型,总体上可分三大类,即分别按空间位置、结合形式和断续情况的各自不同分类。

1、按焊缝在空间的不同位置分类

1)平焊缝

平焊缝是焊缝倾角在0°~5°,焊缝转角在0°~10°的平焊位置施焊的焊缝。

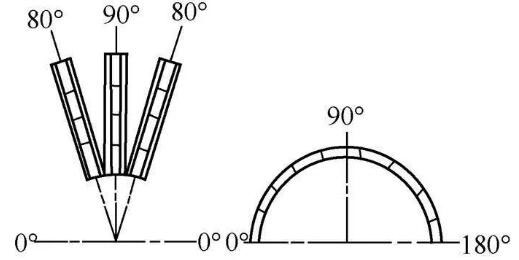

2)立焊缝

立焊缝是焊缝倾角在80°~90°,焊缝转角在0°~180°的立焊位置施焊的焊缝 。

3)横焊缝

横焊缝是焊缝倾角在0°~5°,焊缝转角在70°~90°的横焊位置施焊的焊缝。

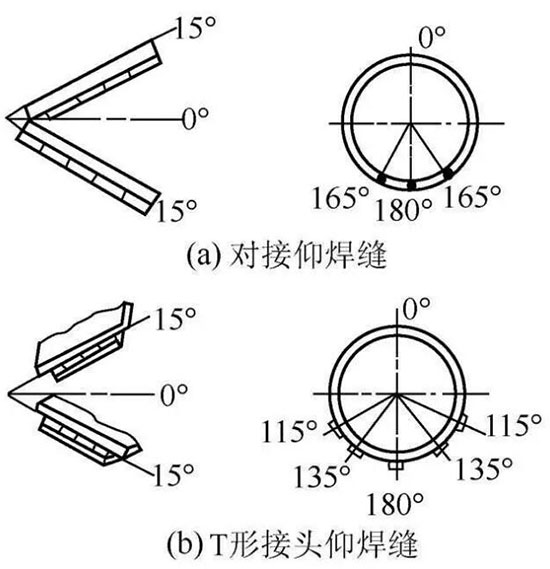

4)仰焊缝

有两种情况,一种是焊缝倾角在0°~15°,焊接转角165°~180°的对接焊缝;另一种是角焊缝的焊缝倾角在0°~15°,焊缝转角115°~180°的仰焊位置施焊的焊缝。

2、按焊缝不同结合形式分类

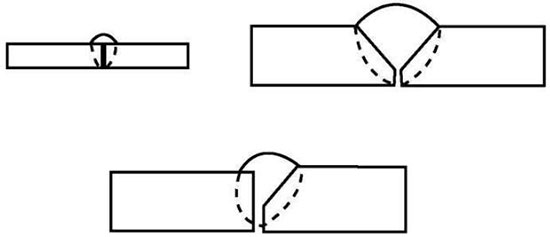

1)对接焊缝

在焊件的坡口面间,或一焊件的坡口面与另一焊件表面间焊接的焊缝,称为对接焊缝。

2)角焊缝

沿两直交或近直交焊件的交线所焊接的焊缝称为角焊缝。

3、按焊缝不间断续情况分类

1)定位焊缝

焊前为装配和固定焊件接头的位置而焊接的短焊缝称为定位焊缝。即通常意义上的点焊组装。

2)连续焊缝

沿接头全长连续焊接的焊缝,长焊缝或满焊。

3)断续焊缝

沿接头全长焊接具有一定间隔的焊缝称为断续焊缝。它又可分为并列断续焊缝和交错断续焊缝。

一道漂亮的焊缝,给人以美的感受,也代表着一个制造型企业的高超技术。然而不管是人工焊接还是机器焊接,都难以避免发生焊缝偏差问题。人工焊接因带有很多个人不确定因素,暂且不表。机器焊接中经常会出现寻位误差造成的焊缝纠正偏差或者电弧追踪故障造成的追踪轨迹偏差。

北京创想智控自主研发生产的激光焊缝跟踪器,支持上述焊缝类型的焊接,可以解决大部分焊缝偏差问题,成型的焊缝美观牢固,助力企业提升核心竞争力。
