使用创想智控激光位移传感器进行精确的2D/3D测量
日期:2020-12-16浏览量:433来源:

使用激光线三角测量可以在各种表面上非常精确地测量几何形状。创想智控激光位移传感器基于此原理,可用于多种应用。

激光位移传感器将激光束聚焦到目标上,与激光束成固定角度倾斜的高空间分辨率传感器阵列可检测表面上的漫反射。传感器与目标之间的距离的变化还改变了反射光透射到传感器阵列上的角度,因此也改变了反射光在传感器阵列上的位置。使用三角形中的角度关系,可以计算目标表面和传感器之间的距离。这种测量方法可实现亚微米范围内的测量精度。又因为当激光线投射到成形表面上时,直线激光线成为表面轮廓,因此也被称为激光轮廓传感器。

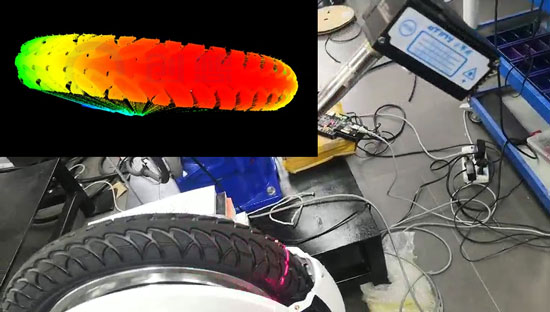

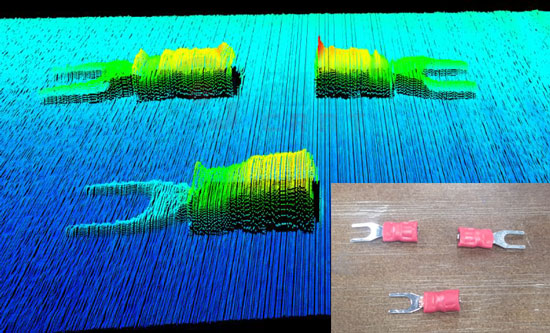

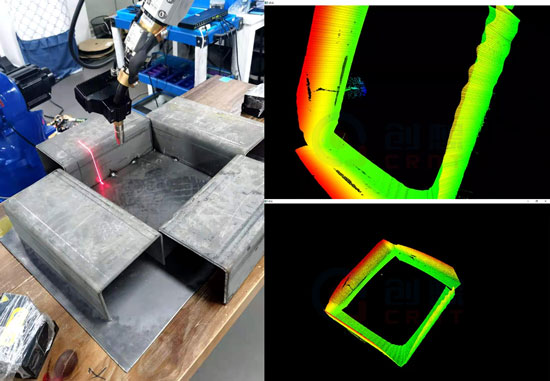

激光位移传感器根据反射光的强度值来计算该表面轮廓,该反射光的强度值被传输到位置敏感的传感器元件上。即使增加了三维尺寸,目标也可以在垂直于激光线的方向上移动,创建表面的三维图像。

激光轮廓传感器的性能取决于几个因素。当所有必要的组件(包括用于激光线的聚焦透镜、激光源、传感器元件和接收光学器件)被封装在一个整体中时,这种条件被认为是理想的。此外,目标与传感器之间的距离以及照明会影响测量结果的质量。为了抑制光干扰,激光轮廓传感器一般在接收光学元件的前面安装有一个滤光镜,该滤光镜仅允许所施加激光的波长通过。那么,激光二极管和所用透镜的质量也决定了可以聚焦到目标上的线条的清晰度。

激光的波长在确定测量结果的精度中起着作用。与传统的红色激光二极管相比,蓝色激光二极管的激光线可以更清晰地聚焦到目标上。由于蓝色激光不会太深地穿透表面,因此可以进一步提高测量结果。蓝色激光位移传感器可用于检测使用传统红色激光位移传感器难以测量的表面,例如半透明材料或有机材料(例如食物和木材)。

激光位移传感器可以非常精确且非常快速地测量表面。
