产品简介
北京创想智控科技有限公司自主研发的激光位移传感器，内部集成高速信号处理器和智能算法软件，是一款高集成度、小型化智能激光位移测量设备。通过点线切换功能，可实现线式激光位移传感器与点式激光位移传感器之间自由切换，满足不同检测场景需求。
产品品牌为小不点aTINY，全系列产品支持50-390mm检测距离（Z轴范围）。其中红光系列最高可实现0.01mm检测精度，蓝紫光系列最高可实现0.005mm检测精度，可满足高精度工业测量需求。
传感器采用激光三角测量原理，通过柱面物镜将激光光束扩展为线状，照射至被测物体表面后产生漫反射，反射光经过CMOS传感器成像，通过分析激光位置及形状变化，实现对物体位移、轮廓及尺寸信息的精准测量。

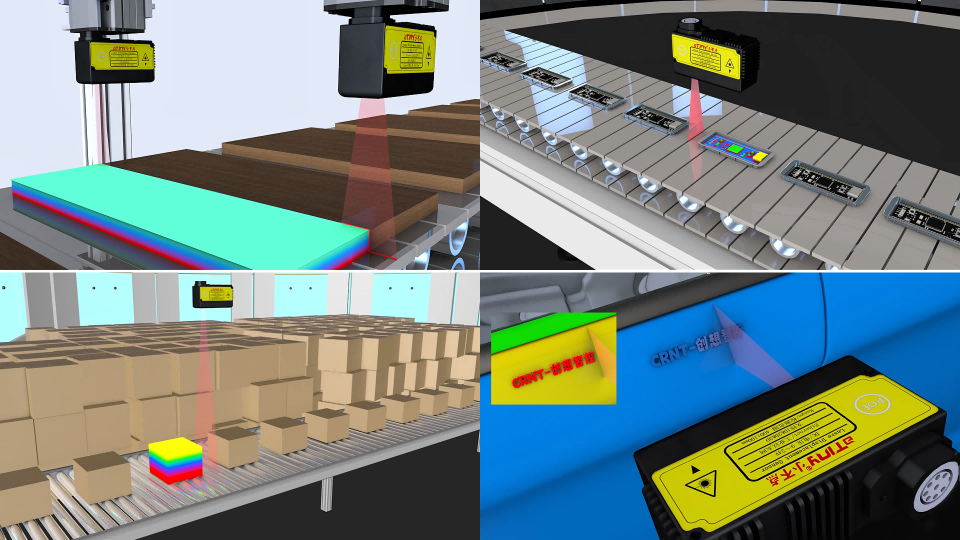

可广泛应用于2D/3D测量场景，实现高度、高度差、宽度、位置、形状、截面、翘曲、平面度、角度、半径、厚度等参数检测。
74种测量模式，实现多样化检测

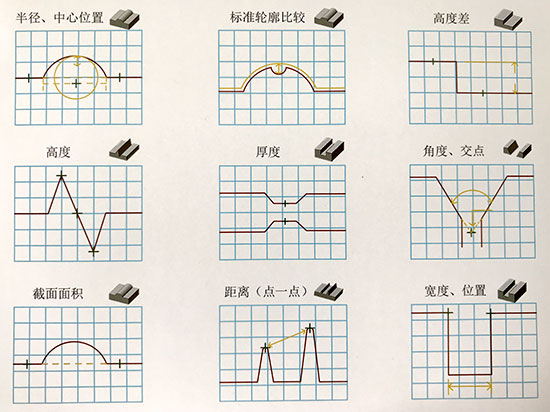

2D测量：可检测高度、高度差、宽度、位置、形状、截面、翘曲、平面度、角度、半径、外壳厚度等参数。
目前已广泛应用于高校及科研机构、汽车制造、机械加工、航空制造、冶金材料等行业的精密测量与质量检测。

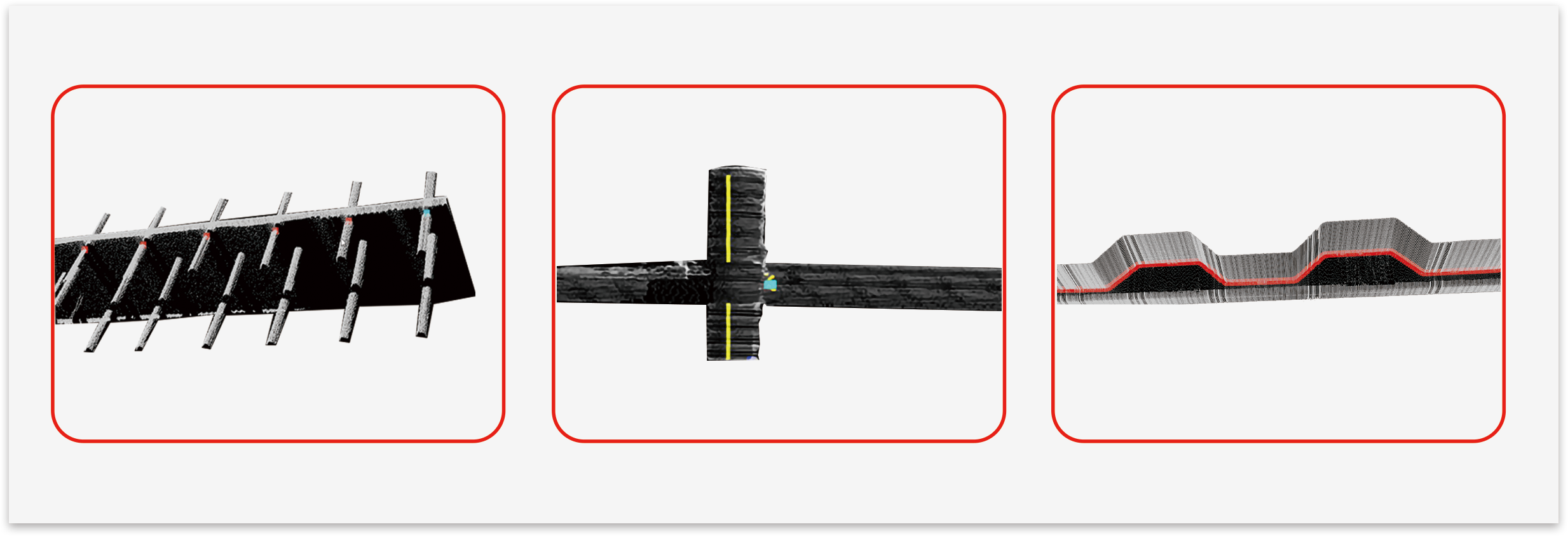

3D测量：可用于焊锡桥检测、体积检测、激光拼焊板焊接形状检测、木材直径测量等三维检测应用。
解决问题
√ 解决传统接触式测量方式无法满足高速、非接触检测的问题；
√ 实现工件轮廓、角度、间距等尺寸参数测量；
√ 支持缺陷检测、平面度检测、物体定位；
√ 支持轮廓跟踪、3D扫描及尺寸检测；
√ 可应用于机器人视觉引导及自动化检测。

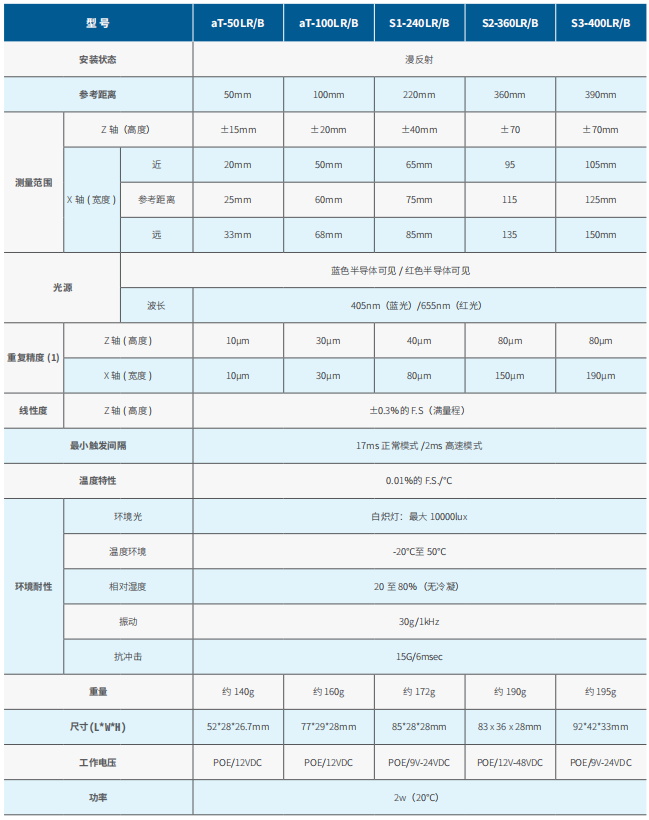

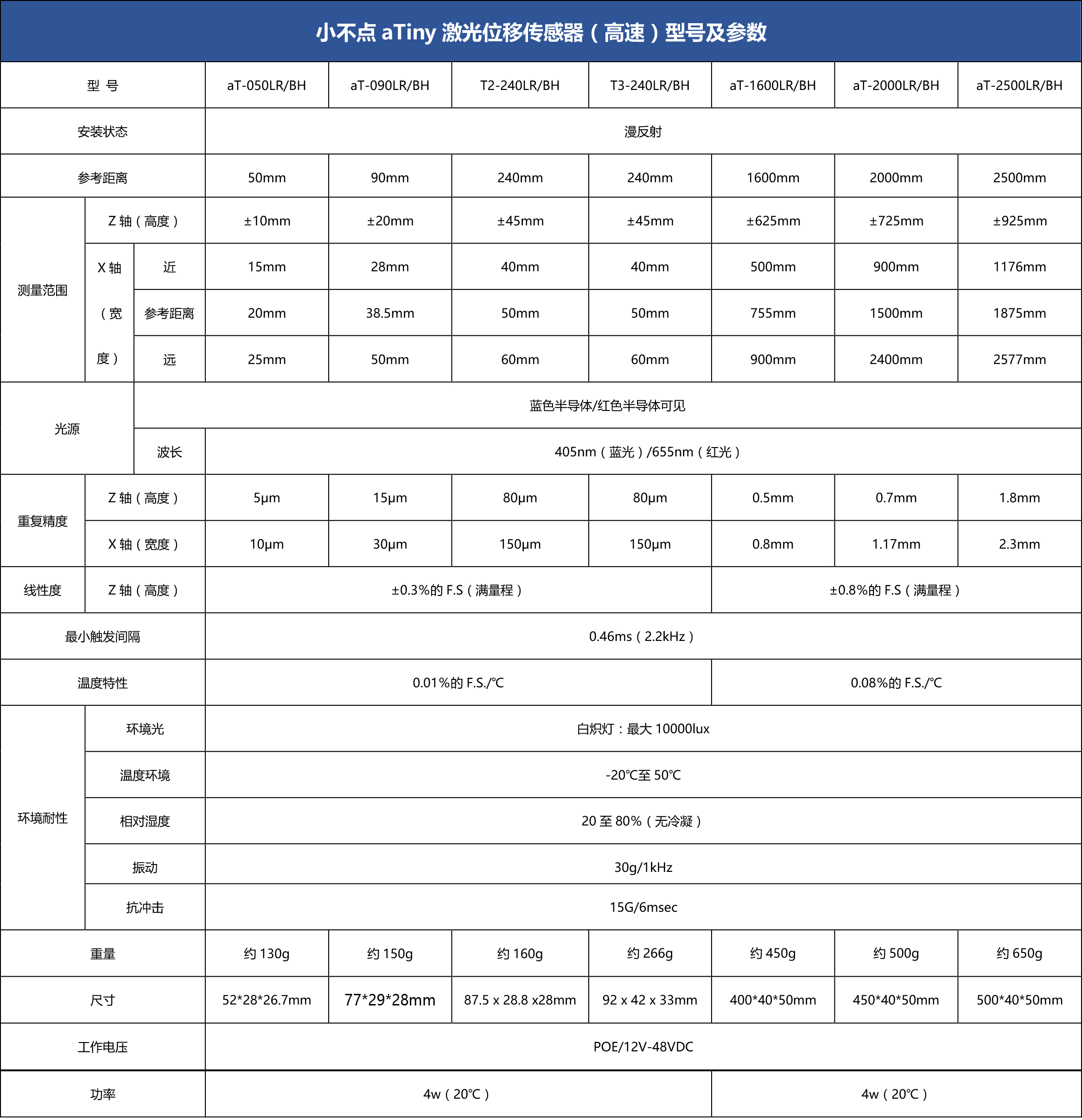

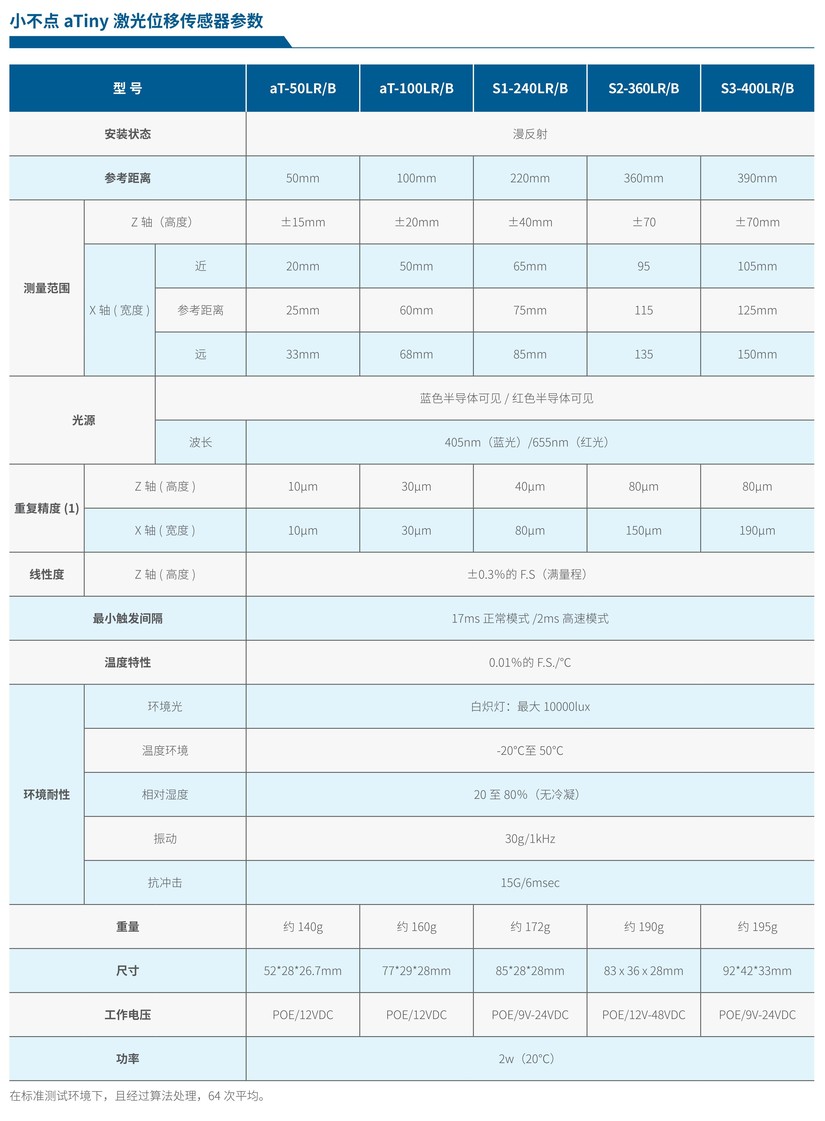

产品参数
* 产品会有升级更新，最新参数请参考最新版规格书
| 参数名称 | CXZK-aT-50LR/B | CXZK-aT-100LR/B | CXZK-aT-S1LR | CXZK-aT-S3LR |
|---|---|---|---|---|
| 安装状态 | 漫反射 | |||
| 参考距离（mm） | 50 | 100 | 220 | 390 |
| Z轴测量范围（高度）（mm） | ±15 | ±20 | ±40 | ±70 |
| X轴测量范围（宽度）（mm） | 20—33 | 50-68 | 65-75 | 105-150 |
| X轴推荐测量距离（mm） | 25 | 60 | 75 | 125 |
| 光源 | 蓝色半导体可见 / 红色半导体可见 | |||
| 重复精度（Z轴）（高度）（μm） | 10um | 30um | 50um | 80um |
| 重复精度（X轴）（宽度）（μm） | 10um | 30um | 100um | 190um |
| 线性度（Z轴）（高度） | ±0.3%的F.S（满量程） | |||
| 最小触发间隔 | 17ms正常模式 / 2ms高速模式 | |||
| 温度特性 | 0.01%的F.S./℃ | |||
| 环境光 | 白炽灯：最大10000lux | |||
| 温度（℃） | -20 ~ +60 | |||
| 振动 | 30g / 1kHz | |||
| 抗冲击 | 15G / 6msec | |||
| 相对湿度 | 20至80%（无冷凝） | |||
| 尺寸（L/W/H）（mm） | 52 × 28 × 26.7 | 77 × 29 × 28 | 85 × 28 × 28 | 92 × 42 × 33 |
| 重量（g） | 约140 | 约160 | 约172 | 约195 |
| 工作电压（POE）（V） | 12-24 | |||
| 功率（W） | 2（20℃） | |||
| * 以上参数是在实验室情况下测量达到的结果 | ||||
产品优势
1、高稳定性
出厂前经过高低温环境下长时间连续测试，保证产品长期运行稳定性及检测可靠性。
2、操作简单便捷
支持多种传感器型号、测量模式及视觉系统连接，具备74种测量模式，可通过自动化设置快速完成检测配置。
3、高性价比
兼具高精度、高可靠性及低成本优势，满足工业自动化检测需求。
4、多材质兼容
支持焊接件、金属、树脂、黑色橡胶、半透明材料等多种材质检测。
5、支持3D成像

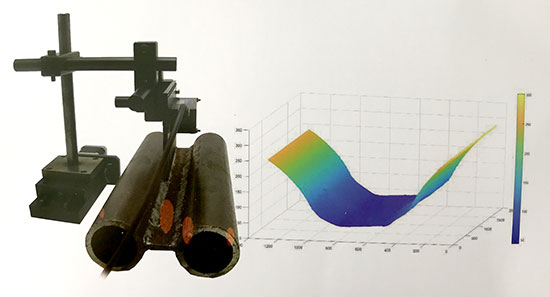

可生成高稳定、高精度三维轮廓图像，实现复杂工件检测。
6、高反光抑制能力
支持高反光材料检测，可有效过滤多重反射影响，实现不锈钢、铝型材等材料稳定测量。
产品特点
1、工业网络连接
支持工业以太网通信，一个网段内最多支持255台设备连接，可通过交换机实现远距离通信。
2、小体积设计，安装方便
结构紧凑，可方便安装于机器人及空间受限设备中，支持专用支架或螺丝固定安装。
3、点线模式自由切换
线式传感器可通过点线切换功能作为点式激光位移传感器使用，提高设备适应性。
4、高对比度显示
采用高亮显示屏，可实时显示IP地址、网络状态、激光状态及测量数据，方便设备调试。
5、温度智能监控
内置温度监测模块，高温状态自动报警并进行保护。
6、电源反接保护
具备电源保护功能，有效避免接线错误造成设备损坏。
7、抗高反光检测
支持高反光材料稳定检测，可应用于不锈钢、铝型材等复杂表面测量。
8、多种检测距离选择
支持50±15mm、100±20mm、220±40mm等多种检测距离。
9、宽电压供电
支持9V-48V宽范围电压输入，满足不同工业现场供电需求。
10、支持POE供电
支持POE供电方式，简化设备布线，实现更加便捷的工业网络连接。
