线式位移传感器
Linear displacement sensor

线式位移传感器

2D测量:可测量高度、高度差,宽度、位置、形状、截面、翘曲、平坦度、角度、半径、外壳厚度等。 3D测量:焊锡桥、体积检测;检测激光拼焊板的焊接形状;木材直径测量等。

产品详情

一、 产品介绍

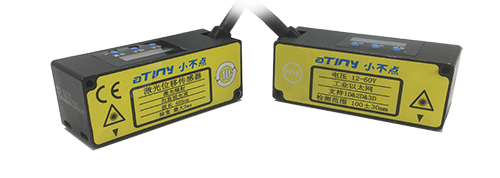

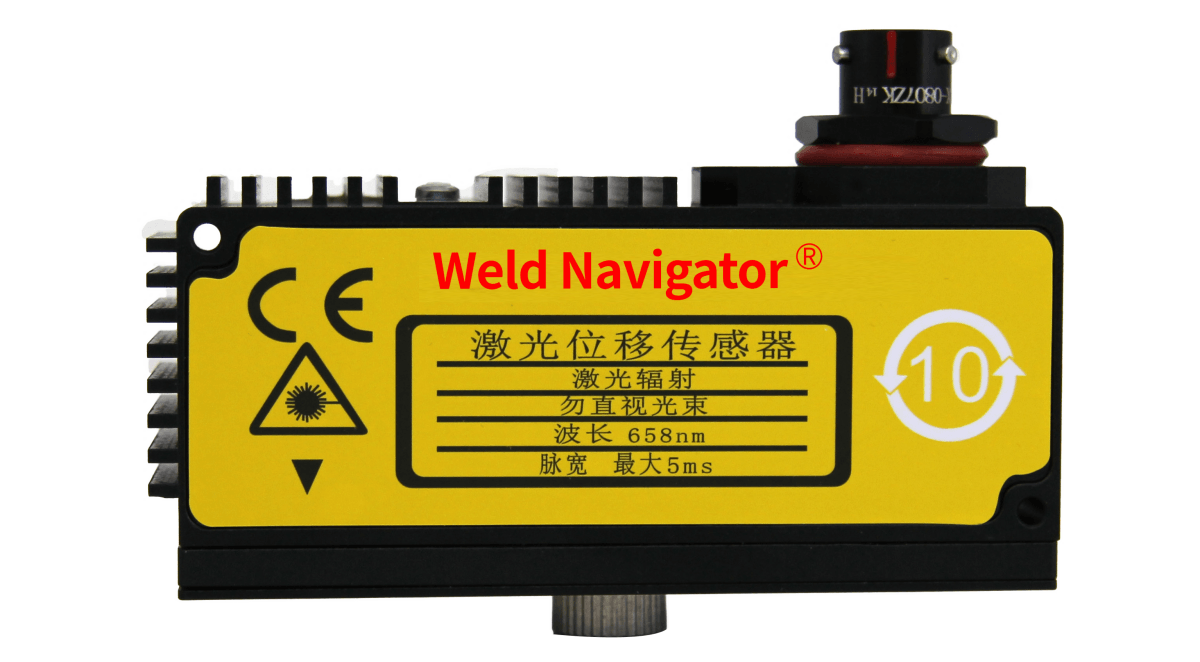

北京创想智控科技有限公司自主研发的aTiny小不点激光位移传感器主要的测量原理是:

柱面物镜将激光光束扩大为条状,激光在目标物上产生漫射,发射光在CMOS上成像, 可精确非接触测量被测物体的位置、位移等变化,广泛应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。

具有测量精度高、测量时间短等特点,特别适用于工业现场应用。解决了传统接触式传感器难以实现的检测品质管理问题,同等测量条件下,体现出了高质量、低价位、超高性价比等优势!

非接触式测量,无需对被测物体施加外力。作为工业制造中精准的“眼睛”,aTiny小不点激光位移传感器 因其较高的测量精度和非接触测量特性,被广泛应用于汽车、机械制造、冶金和材料、半导体和光伏、电子元器件、食品药物包装、橡胶塑料、物流配送、机械自动化、精密仪器、汽车电子、铁路铁轨乃至高精尖的航空航天领域。

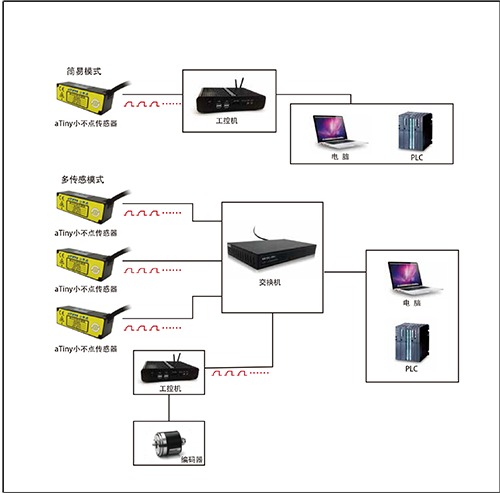

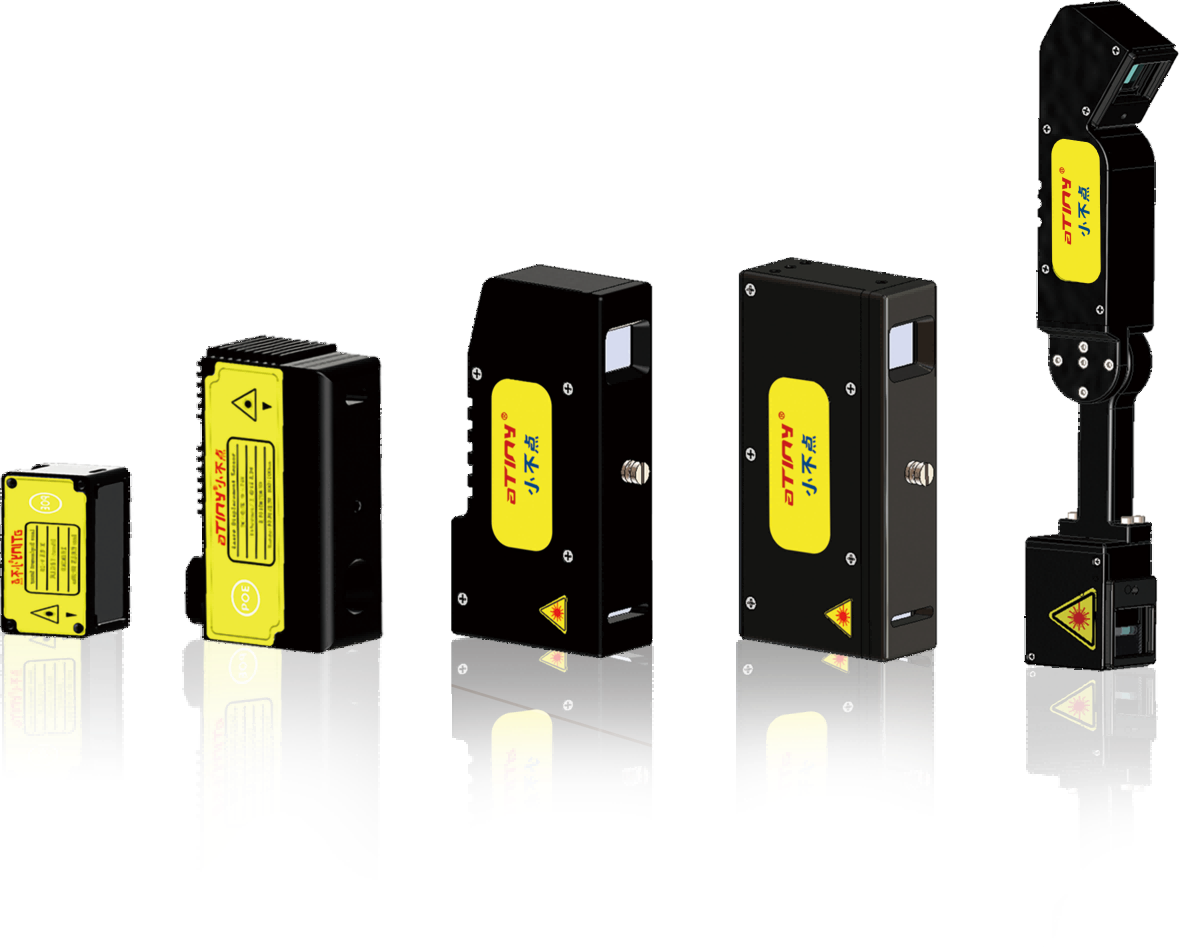

二、 系统构成





三、 产品技术特点

产品优势

1、7*12小时严苛拷机、性能稳定。

出厂前于高低温箱内进行7*12小时的连续测试,保证出厂产品的品质及稳定性。

2、操作简单便捷

可通过各种型号传感器头产品、测量模式及视觉系统相连接来实现3D检测,支持所有测量,任何人均可通过自动化设定功能进行轻松操作。

3、超高性价比

同等测量要求下的,凭借质量高、价格低、高可靠性,力压行业内同类型产品。

4、支持多种材质检测

如焊接物、金属、树脂、黑橡胶、半透明体的检测。

5、支持3D成像

所有检测困难的工件都可生成高稳定及高精度的轮廓图像。

6、可区分和消除多重反光

可区分并且消除影响精确测量的多重反光,实现高反光情况下的稳定测量。


产品特点

1、全联网

2、超小体积,方便安装

3、点线兼容

4、高对比度显示屏

5、支持温度监控

6、电源接反保护

7、抗高反光

8、支持多种距离

9、支持电压范围宽

10、支持POE供电

四、产品应用

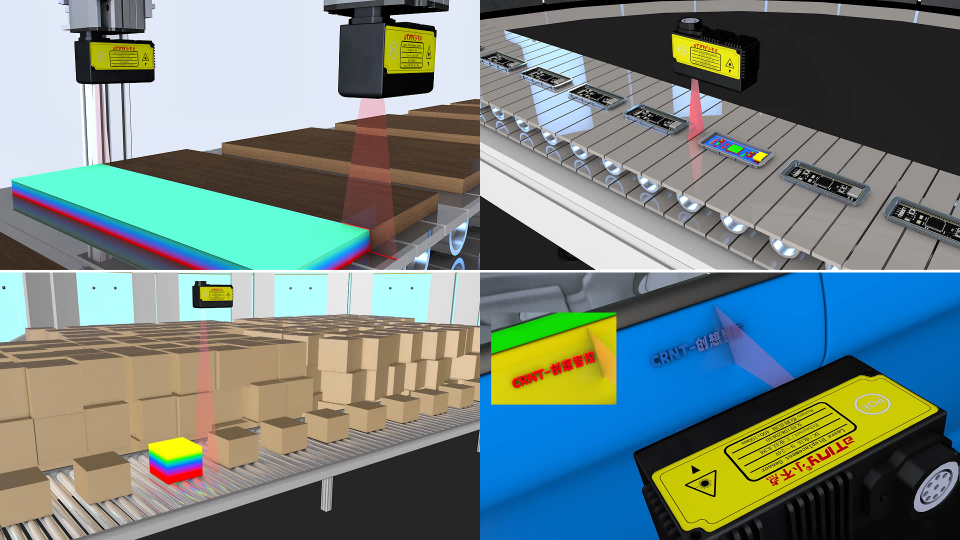

可解决传统的接触式传感器无法实现的检测品质管理问题,测量轮廓、角度、间距等;缺陷检测、平面度检测、物品定位;轮廓跟踪、3D扫描、尺寸测量;机器人应用。

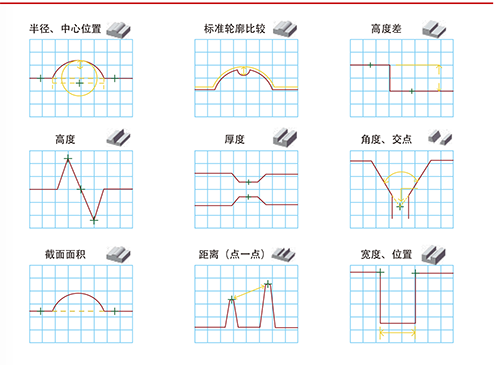

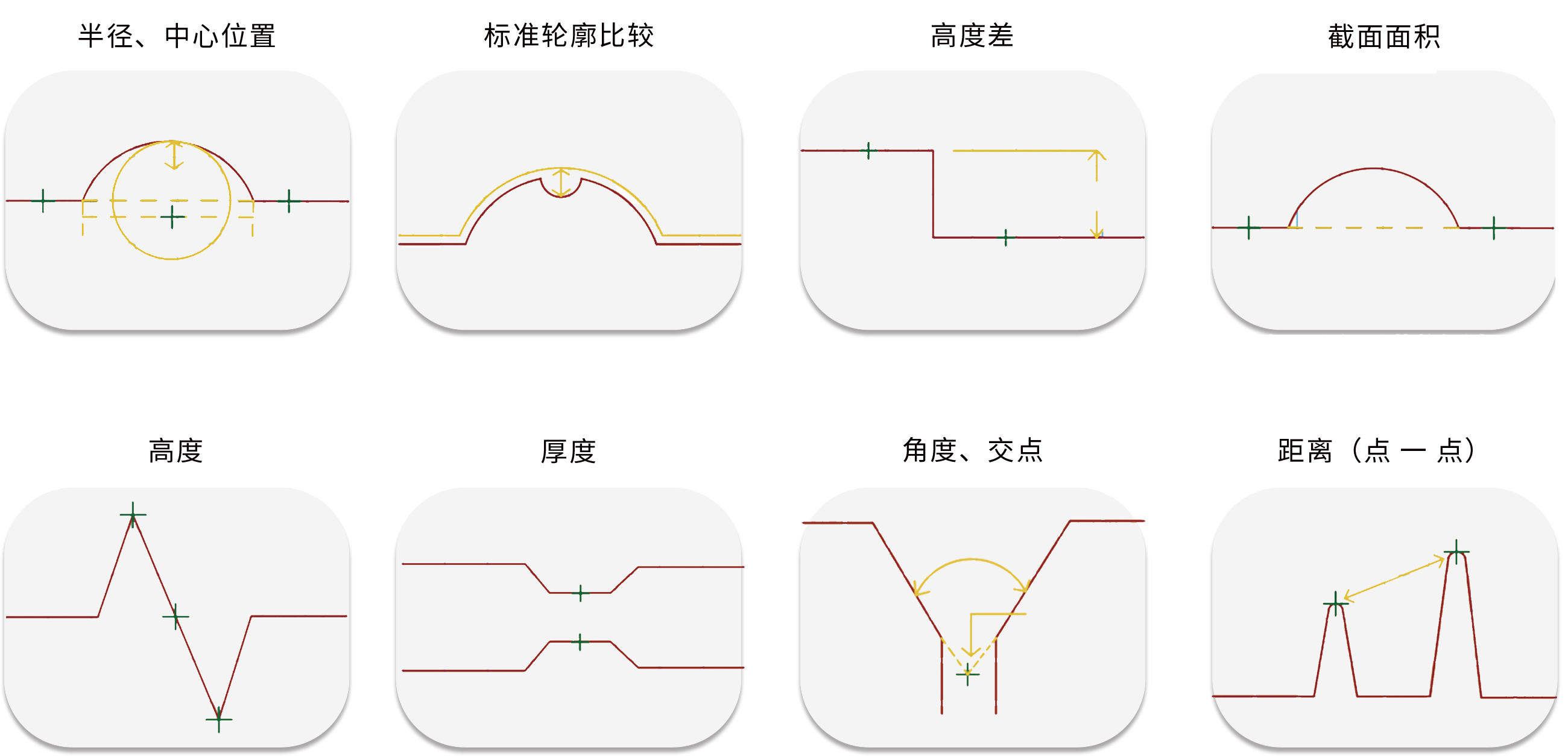

74种测量模式实现各种测量



 可实现:

2D测量----精准测量高度、高度差,宽度、位置、形状、厚度、振动等

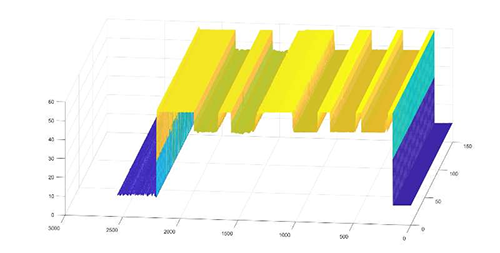

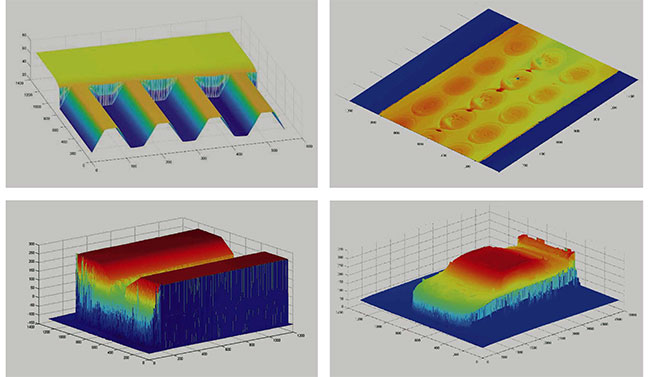

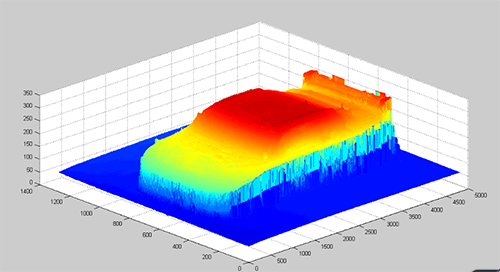

3D测量-----三维形式采集图像并进行图像处理,用以测量轮廓或产品检测

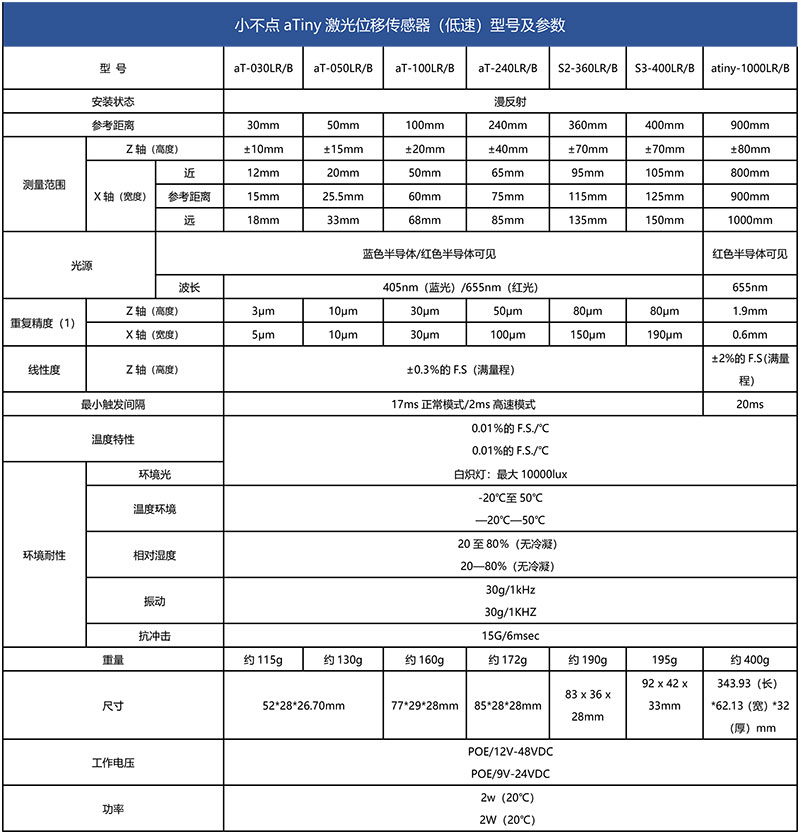

五、产品参数
