基于激光传感器的焊缝自动跟踪方法
日期:2020-03-05浏览量:961来源:

针对现有部分焊缝自动跟踪方法依靠单一反馈来控制焊枪产生滞后控制,影响跟踪的精度这一不足问题,北京创想智控提供一种基于激光传感器的焊缝跟踪方法,在传感器检测位置超前焊枪的情况下,它可以计算出焊枪实际焊缝偏差,同时可以实时纠正下一步焊枪的走向,大大提高焊缝跟踪精度和效果。

焊缝跟踪是实现焊接自动化的关键。目前激光传感器是最有发展前景的焊缝跟踪传感方式之一,倍受人们的青睐,并逐步在焊接生产中推广应用。

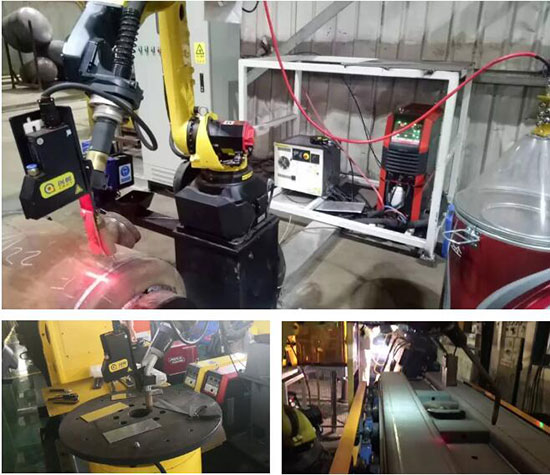

激光传感器器与焊枪跟踪机构固定连接在一起,传感器安装在焊枪的前方,用于检测焊缝位置信息。传感器将图像信息传送给图像采集系统,并经图像处理获取焊缝位置信息,将焊枪位置与该焊缝位置作比较,计算出焊枪偏离焊缝的偏差,即焊缝偏差,利用这一偏差作为反馈给控制器来调整跟踪机构,使焊枪始终对准焊缝,实现焊缝跟踪的目的。

基于激光传感器的焊缝自动跟踪系统,包括计算机、焊枪、激光传感器、图像采集单元、运动控制单元和驱动单元,激光传感器、图像采集单元、运动控制单元和驱动单元安装在焊枪的上方,图像采集单元和运动控制单元连接计算机,焊枪由驱动单元带动;焊枪前方设置有半导体激光器。

其工作原理是,由半导体激光器发出一字线激光条纹斜射到焊枪前方的焊件上,经激光传感器摄取并传送给图像采集单元,图像采集单元将采集到的图像信息存储在计算机内存,如果焊缝为一直线,则采集到的焊缝图像中激光条纹为一折线;如果焊缝为一曲线,由于焊缝坡口处高度不一致,因此采集到的焊缝图像中激光条纹将为一折线(折线反映了焊缝坡口信息),该焊缝图像经计算机的图像处理及识别算法,检测出焊缝中心位置,计算出位置偏差,焊缝自动跟踪算法依据偏差、传动机构特性计算出焊枪纠偏量,由运动控制单元产生对应控制信号,经驱动器单元带动焊枪运动,使焊枪对准焊缝。

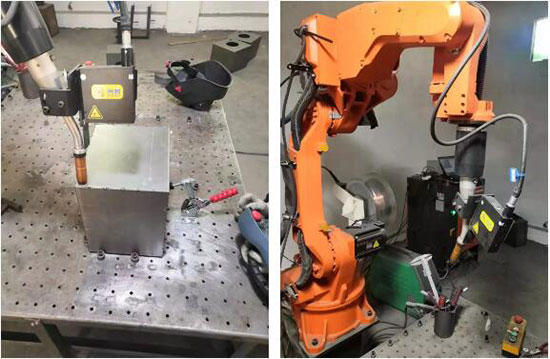

创想激光传感器, 目前支持适配国内外40多种主流机器人品牌:

国产品牌:新松、埃夫特、时代、广数等;

国外品牌:安川、库卡、发那科、ABB等。

适配MAG、埋弧焊、氩弧焊、二保焊、铝焊、搅拌摩擦焊、激光焊等。
