焊缝跟踪在焊接领域的发展史
日期:2021-05-15  浏览量:200  来源:
焊缝跟踪器对于焊接来说可以说是一个伟大的发明。在焊缝跟踪器这一块目前市面上主要有国产的创想和进口的Meta,进口的主要用于机器人焊接,主要和四大家族适配,价格也不菲在22-35万左右,整体来说可能比机器人本体还贵。而国产的激光焊缝跟踪器,以北京创想为代表,不但能够与四大家族适配,同时国产机器人也能适配,还有专机,可谓雨露均沾。
智能焊接的一个关键技术就是实现工件及焊缝的自动定位及实时跟踪。早期,由于检测及计算机相关基础技术落后,焊缝定位及跟踪技术难以实现,工厂通常只能设计生产精密的夹具,同时对装配环节提高要求,但是对于小批量生产,这种方式通常难以实现。
在实际焊接行业中,由于机械式接触传感技术存在精度差易、磨损的问题,应用已经较为少见。目前在实际使用中最为广泛的是非接触式的电弧跟踪及基于视觉传感器的跟踪方法。
激光焊缝跟踪技术的概念

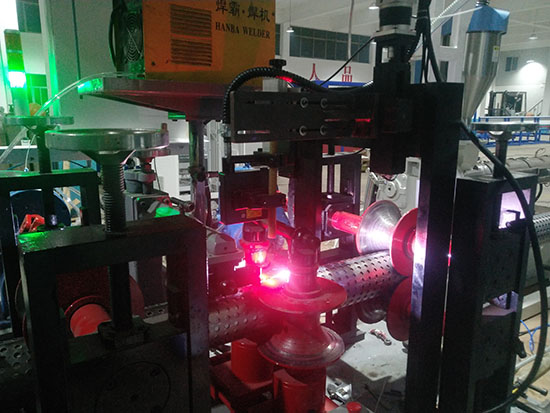

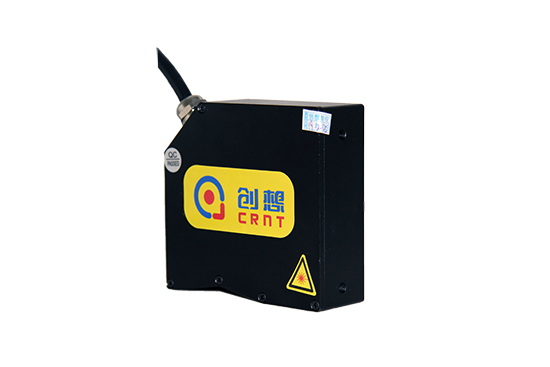

焊缝跟踪传感器主要由CCD相机、半导体激光器、激光保护镜片、防飞溅挡板和风冷装置组成,利用光学传播与成像原理,得到激光扫描区域内各个点的位置信息,通过复杂的程序算法完成对常见焊缝的在线实时检测。对于检测范围,检测能力以及针对焊接过程中的常见问题都有相应的功能设置。传感器通常以预先设定的距离(超前)安装在焊枪前部,因此它可以观察焊缝传感器本体到工件的距离,也就是安装高度取决于所安装的传感器型号。当焊枪在焊缝上方正确的定位后才能使得摄像机观察到焊缝。
由于焊接类型非常多,每种焊接类型都 有自己的特殊性,因此HD6-0050W采取开源的软件架构:用户根据传感器得到的XZ轮廓数据,只需要软件开发人员即可进行二次开发,实现各种焊缝跟踪及焊接质量检测应用。
相对国外固定算法的焊接传感器,具有更高的灵活性。为了支持开源架构,传感器附有二次软件开发包,配以开源的应用程序源代码作为应用参考,可以在此基础上快速开发自己需要的应用。
