专机焊缝跟踪器
Special machine weld tracker

钢瓶焊缝跟踪系统

可以实现环缝自动焊接激光实时跟踪

产品详情

系统简介

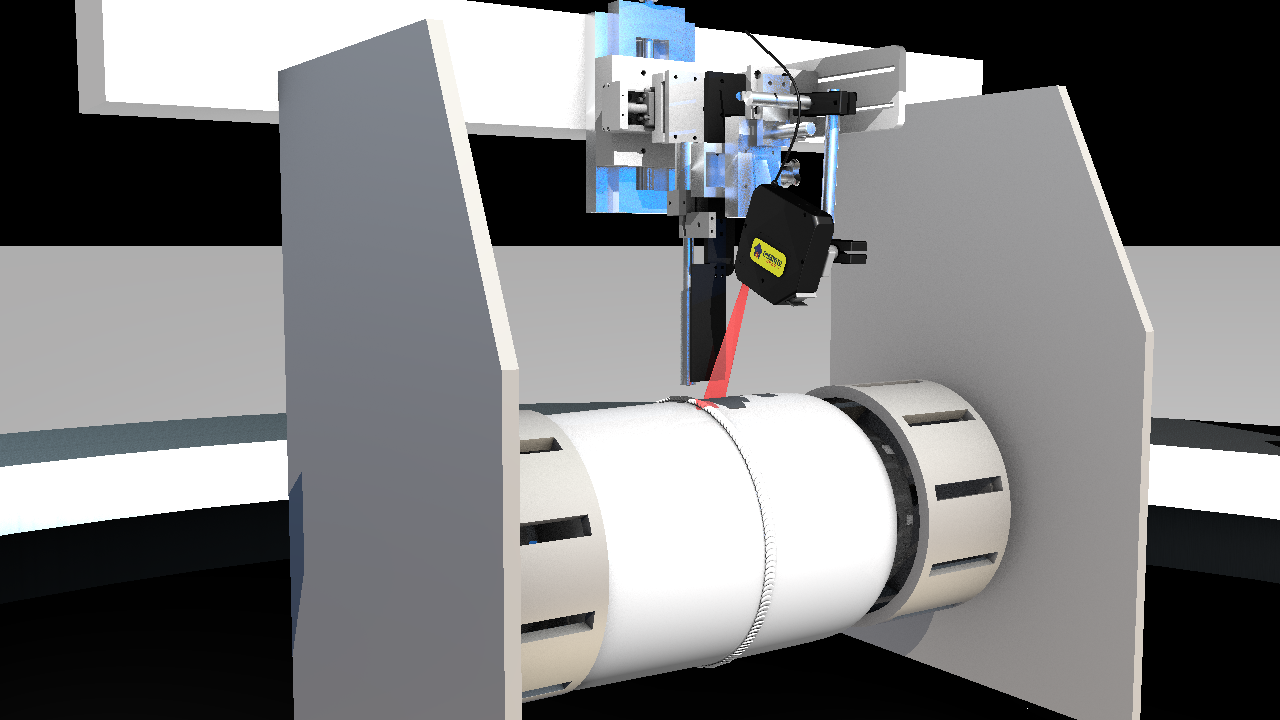

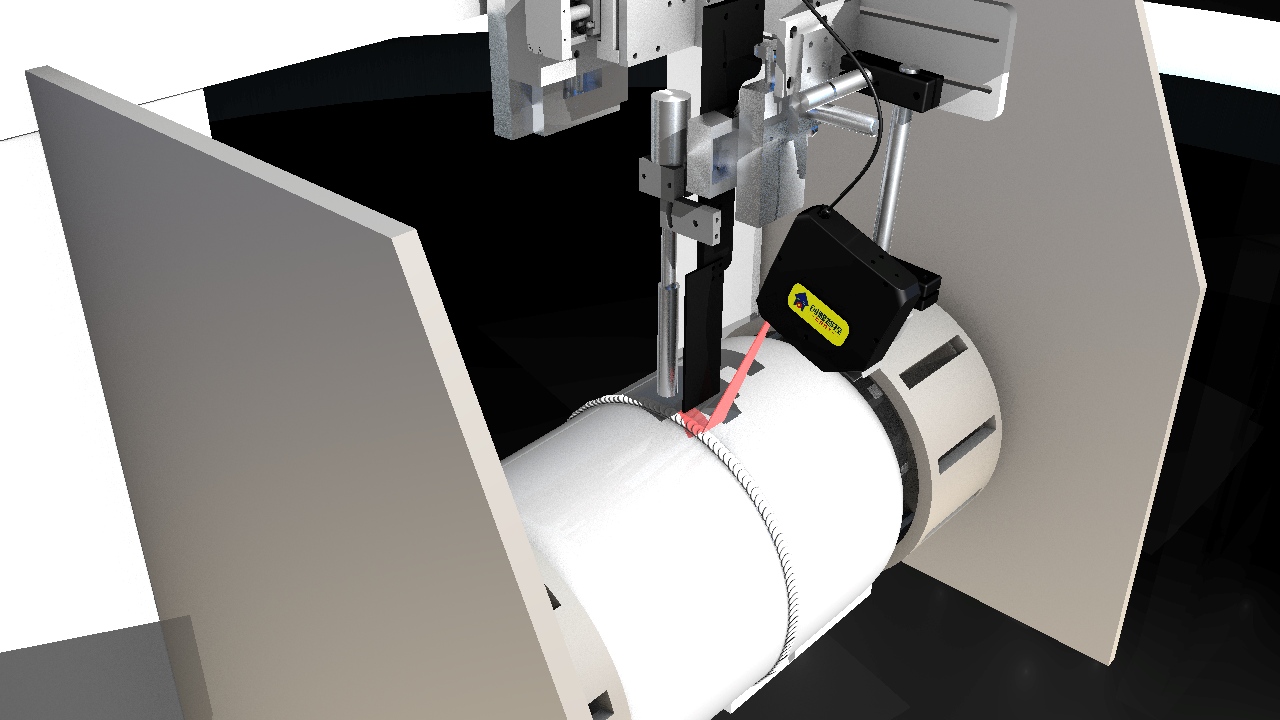

北京创想智控科技有限公司自主研发的钢瓶焊缝自动跟踪系统,由激光焊缝跟踪器、PLC电气控制柜、钢瓶专用操作盒、精密十字滑台以及钢瓶安装支架等组成,可以实现环缝自动焊接激光实时跟踪,适用于液压容器行业焊接生产环节替代人作业,能够解决焊接不同规格(一般是4-5种规格,3种不同直径环缝)的钢瓶时的全适应。可做到一键操作,所有流程通过PLC自动控制,过程中有指示灯提示操作工人工作状态,大大减少工人工作量,从以前的一人操作一台设备,做到了一人操作三台设备,大大提高了生产效率。


钢瓶焊缝自动跟踪系统能够实现两台设备交替工作,降低生产成本,保证了生产焊接过程的稳定性和时效性;省却了人工查看校准焊接操作环节,技能要求降低,节约了人力成本;构造简单,安装方便,价格低廉;提高了产品的质量,使其不会受人工、环境等其余因素影响,可超长时间工作;极好的实现了机器代替人工理念,避免了焊接给操作工带来的各类不安全因素(如职业病危害等)。

钢瓶焊缝自动跟踪系统具有检测精度高、稳定性高、抗弧光、抗飞溅、抗电磁干扰等特点,现已成为通常的钢瓶液化罐体(如:家用煤气罐、氟立昂钢瓶、消防灭火器容器等)焊缝钢瓶生产企业采购必选产品。

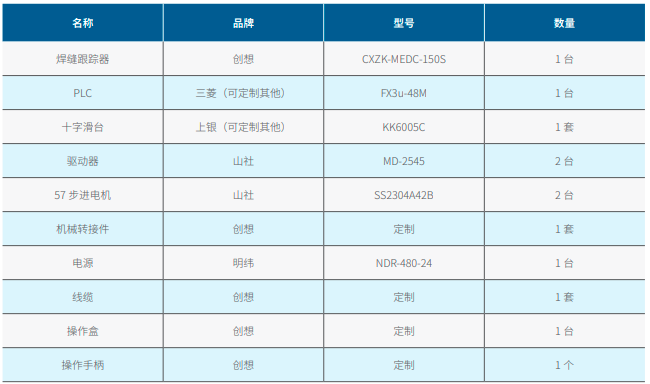

系统核心参数



系统优势

实时跟踪,不需要预扫描;

跟踪的精度达到0.1mm-1mm之间;

可实现水平跟踪(x轴)、垂直跟踪(z轴)或水平和垂直双向跟踪;

支持气保焊、氩弧焊、激光焊接等焊接类型;

支持跟踪轨迹的预测功能;

支持环缝对接处处理功能;

支持抗弧光、抗点焊功能;

跟踪反馈控制频率:20-100次/s;

支持图像的实时显示和远程控制。
