螺旋管焊缝跟踪系统

有效解决各种不同规格、不同管径的螺旋管焊缝检测和焊缝跟踪焊接问题

产品详情

系统简介

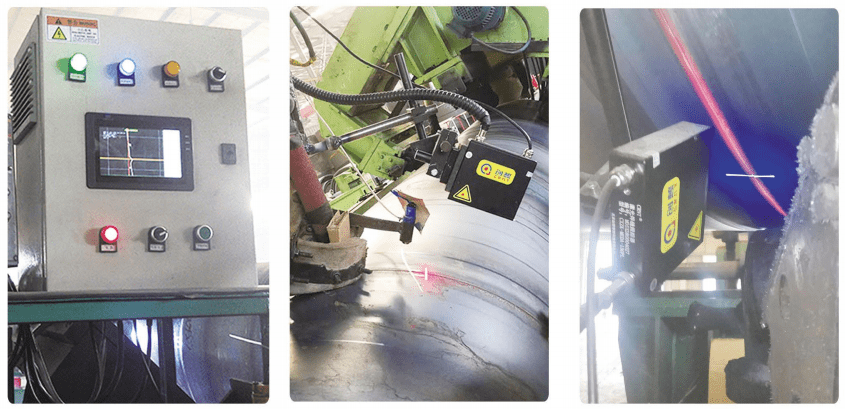

北京创想智控科技有限公司自主研发的螺旋管焊缝自动跟踪系统,专门针对螺旋管行业痛点研发而出,由激光焊缝跟踪器、PLC电气控制柜、滑台、转接件及线缆等组成,采用基于结构光的视觉传感办法的原理,可以识别出不同形式的焊缝中心位置及其特征信息,能够适应目前国内螺旋管生产自动化改造的需求,可以有效解决各种不同规格、不同管径的螺旋管焊缝检测和焊缝跟踪焊接问题。可以实现:

1、焊道外观连续,无急转弯,内外焊对准度高;

2、可以避免焊偏问题,节约补焊成本;

3、可以减轻工作人员劳动强度,提高生产自动化水平,降低用工成本。

螺旋管焊缝自动跟踪系统,非常适合用来对现有的半自动焊接专机进行自动化改造,原本需要人工在焊接过程中观察焊枪进行微调的工况,通过安装此套焊缝跟踪系统,可取代人工,增加一致性和稳定性、降低劳动强度、降低用工成本。同时,此系统的应用不仅可提高产品质量和品质,还有助于企业自动化和智能化的转型升级,提升企业竞争力。

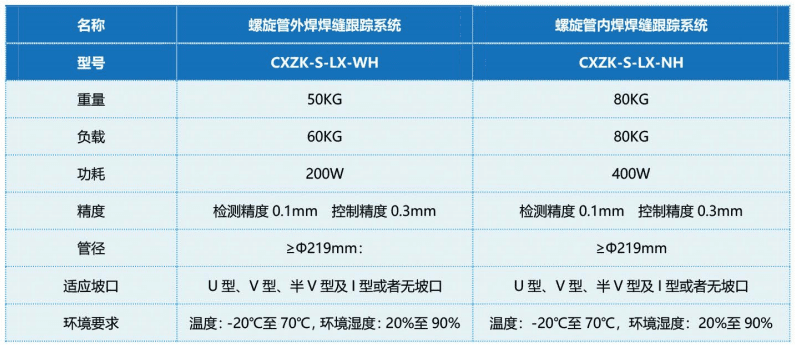

系统核心参数



系统优势

适应埋弧焊;

适应外焊管径大于Φ325mm;

适应内焊管径大于Φ720mm;

适应调型,快速安装重新校准;

适应螺旋管各类焊缝坡口形式;

适应螺旋管各种材质;

手动自动两种模式一键切换;

滑台承重100kg;

滑台传动精度0.04mm;

抗振动干扰;

整套设备货期约5-15天,安装调试1-2天(含操作培训) 。
