激光焊缝跟踪系统有哪些重要组成部分?
日期:2021-09-29浏览量:74来源:

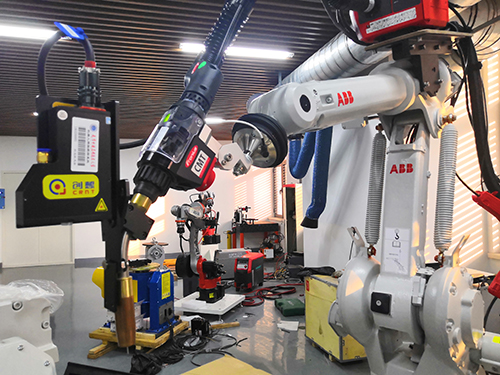

激光焊缝跟踪系统是一种基于激光视觉传感制造而成的焊接工艺管理系统,能够在不用直接接触的情况下,对焊缝的各个方面进行检查,并且还要良好的领密度和抗电磁干扰能力,所以现在是焊缝检测的一个主要发展方向。下面就来为大家介绍一下激光焊缝跟踪系统的主要组成部分。
激光焊缝跟踪系统有哪些重要组成部分?
1、激光器
运行稳定的激光焊缝跟踪系统中的激光器,该激光器是以半导体来作为工作介质的,不仅体积小结构简单效率也很高,工作的速度很快且波长范围较宽,在使用的时候能够通过二极管发光,让光通过一个柱透镜变换成为直线形的激光条纹来开始对焊缝进行扫描。
2、摄像头和滤光片?
激光焊缝跟踪系统中的摄像头采用的是工业摄像头,这种摄像头具有良好的可靠性和稳定性而且帧率也比较高。激光焊缝跟踪系统中的滤光片采用的则是窄带滤光片,主要是用来配合激光器光源的中心波段。滤光片安装在摄像头的镜头前面能够有效排除焊接时发出的弧光干扰,以防焊缝的一些特征信号被弧光淹没而无法被激光焊缝跟踪系统捕捉到。
3、辅助装置
激光焊缝跟踪系统中的辅助装置有冷却吹灰装置和挡光板和防飞溅透明片,冷却吹灰装置可以帮助激光器在高热的环境下能够稳定工作,而且也可以通过向焊炬和传感器之间吹入空气来防止焊接烟尘对拍摄造成影响。防飞溅透明片则可以阻挡焊接时的弧光和飞溅物进入拍摄范围。
任何一个设备都是由若干个部件组成的,以上为大家介绍的这几个装置都是激光焊缝跟踪系统中的主要组成部件,通过这些组成部分的共同配合,就能让其成为广受好评的激光焊缝跟踪系统,能够在对焊接焊缝进行检测的时候更加准确。
