产品介绍
aTiny小不点激光位移传感器是北京创想智控科技有限公司自主研发的一款高精度激光测量产品，采用激光三角反射测量原理，通过柱面物镜将激光光束扩展为线状，激光照射到被测物体表面后产生漫反射，反射光在CMOS传感器上成像，实现对物体位置、位移、距离及轮廓变化的非接触式精准测量。
该传感器可用于位移、厚度、振动、距离、直径、轮廓等多种几何量检测，具有测量精度高、响应速度快、安装灵活、稳定性强等特点。
aTiny小不点激光位移传感器凭借高可靠性、高性价比以及小型化设计，有效解决传统接触式测量方式无法满足的检测需求，成为工业自动化生产中的高精度检测“眼睛”。
产品广泛应用于汽车制造、机械加工、机器人自动化、焊接检测、航空航天、冶金材料、半导体、电子制造、精密仪器等行业。
产品技术特点
产品优势
1、7×12小时严苛测试，性能稳定
产品出厂前经过高低温环境连续测试，确保设备在复杂工业环境下长期稳定运行，提高产品可靠性。
2、操作简单便捷
支持与多种传感器型号、测量模式及视觉系统连接，实现2D/3D检测功能，通过自动化参数设置即可快速完成测量配置。
3、高性价比设计
在满足高精度测量需求的同时，兼顾产品成本和可靠性，为工业自动化检测提供高性价比解决方案。
4、支持多种材质检测
可检测金属、焊接件、树脂、黑色橡胶、半透明材料等不同材质表面。
5、支持三维轮廓成像
通过三维数据采集和图像处理，可生成高稳定、高精度的工件轮廓信息，满足复杂结构检测需求。
6、抗高反光能力强
具备多重反光识别和抑制功能，可有效降低高反光材料对测量结果的影响，实现稳定检测。
7、适用于恶劣工业环境
具备抗焊接飞溅、抗烟尘、抗电磁干扰能力，可满足工业现场长期应用需求。
8、小体积设计，减少安装干涉
紧凑型结构便于安装在机器人末端或自动化设备内部，适用于空间受限应用环境。
产品特点
· 全联网设计，支持工业网络通讯；
· 超小体积，安装方便，适合机器人集成；
· 点线兼容，可根据应用需求灵活切换；
· 高速数据传输，提高检测效率；
· 防护镜片更换方便，降低维护成本；
· 支持电源反接保护，提高设备安全性；
· 支持多种检测距离，满足不同应用需求；
· 支持宽电压输入及POE供电方式。
产品应用
aTiny小不点激光位移传感器可解决传统接触式检测方式难以实现的品质管理问题，广泛应用于：
· 工件轮廓、角度、间距测量；
· 缺陷检测、平面度检测、位置检测；
· 三维扫描、尺寸测量、轮廓跟踪；
· 机器人视觉定位与自动化检测。

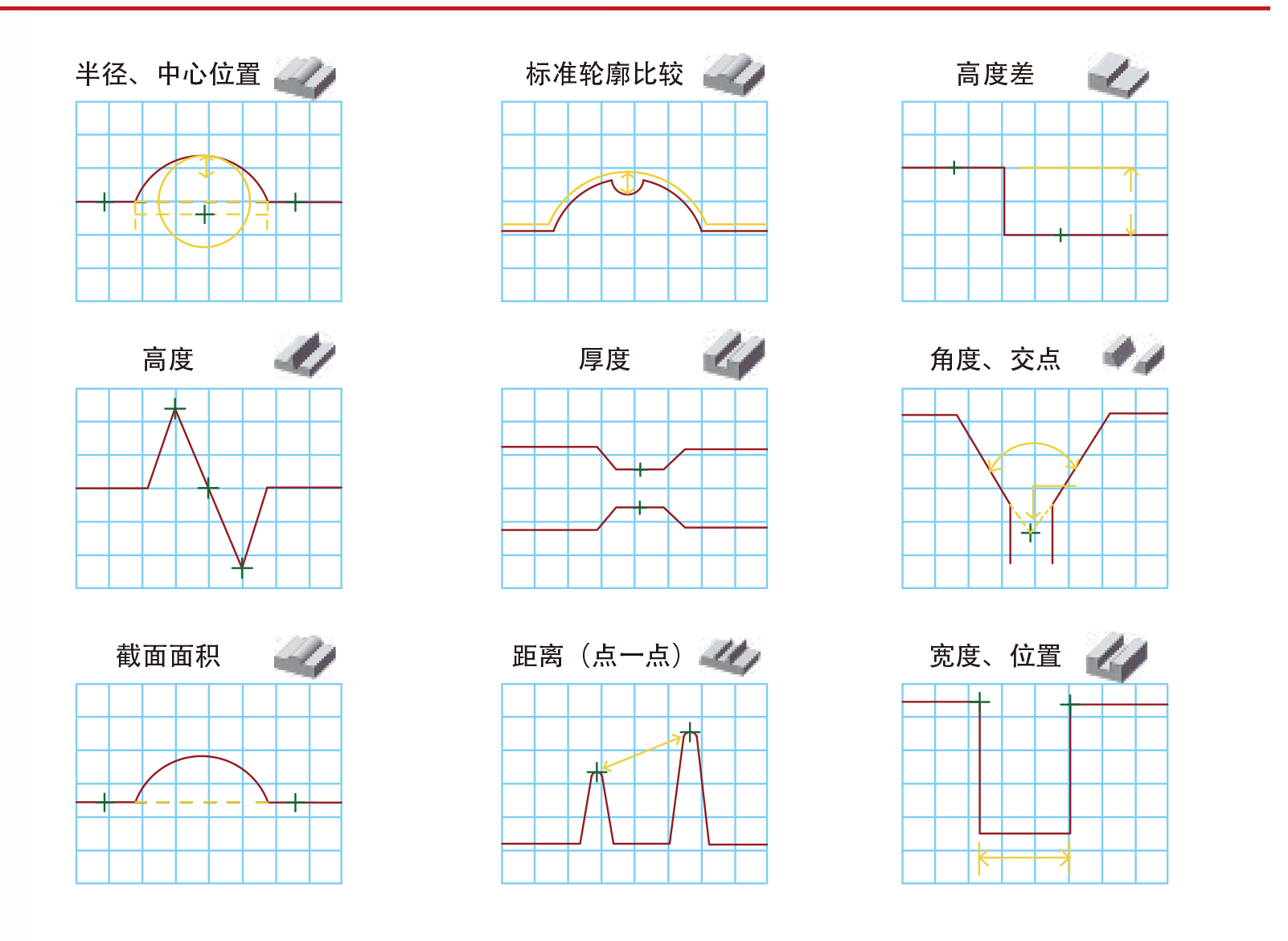

多种测量模式，实现不同检测需求
2D测量：精准测量高度、高度差、宽度、位置、形状、厚度、振动等参数。

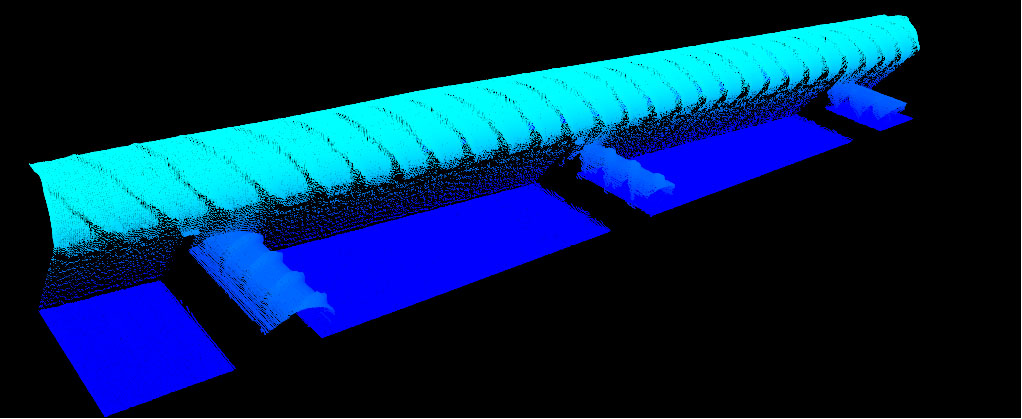

3D测量：通过三维图像采集和数据处理，实现复杂工件轮廓检测和产品质量分析。
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | CXZK-aT-500LR |
| 安装状态 | 漫反射 |
| 参考距离 | 500 mm |
| 测量范围 Z 轴（高度） | 250 – 1500 mm |
| 测量范围 X 轴（宽度）近 | 170 mm |
| 测量范围 X 轴（宽度）参考距离 | 310 mm |
| 测量范围 X 轴（宽度）远 | 890 mm |
| 光源 | 红色半导体可见 |
| 波长 | 638 nm（红光） |
| 重复定位精度 Z 轴（高度） | 1.2992 mm |
| 重复定位精度 X 轴（宽度） | 0.2446 mm |
| 线性度 Z 轴（高度） | ±0.3% 的 F.S（满量程） |
| 最小触发间隔 | 17 ms 正常模式 / 2 ms 高速模式 |
| 温度特性 | 0.01% 的 F.S./℃ |
| 环境耐性 | |
| 环境光 | 白炽灯：最大 10000 lux |
| 温度环境 | -20℃ — +60℃ |
| 相对湿度 | 20 — 80%（无冷凝） |
| 振动 | 30 g / 1 kHz |
| 抗冲击 | 15 g / 6 msec |
| 其他参数 | |
| 通信接口 | 以太网 |
| 重量 | 约 350 g |
| 尺寸 | 130 × 30 × 68 mm |
| 工作电压 | 12 V DC |
| 功率 | 3 W（20℃） |
| 防护等级 | IP65 |
| * 以上参数是在理想情况下能够达到的结果 | |
