焊接相机 CXZK-G7-R

一、产品介绍

生产焊接过程中，为保证焊缝成形的一致性，需要操作者定期观察焊接区域、焊丝熔化位置以及熔池状态的变化，及时调整焊接参数。众所周知，焊接环境十分恶劣，操作者需要佩戴严密的防护措施来抵挡烟尘、强电弧光辐射以及飞溅等。在恶劣环境中长期人为监控焊接过程，容易出现视觉疲劳、监控不到位等情况，不仅影响焊接生产效率，也会影响操作者健康。

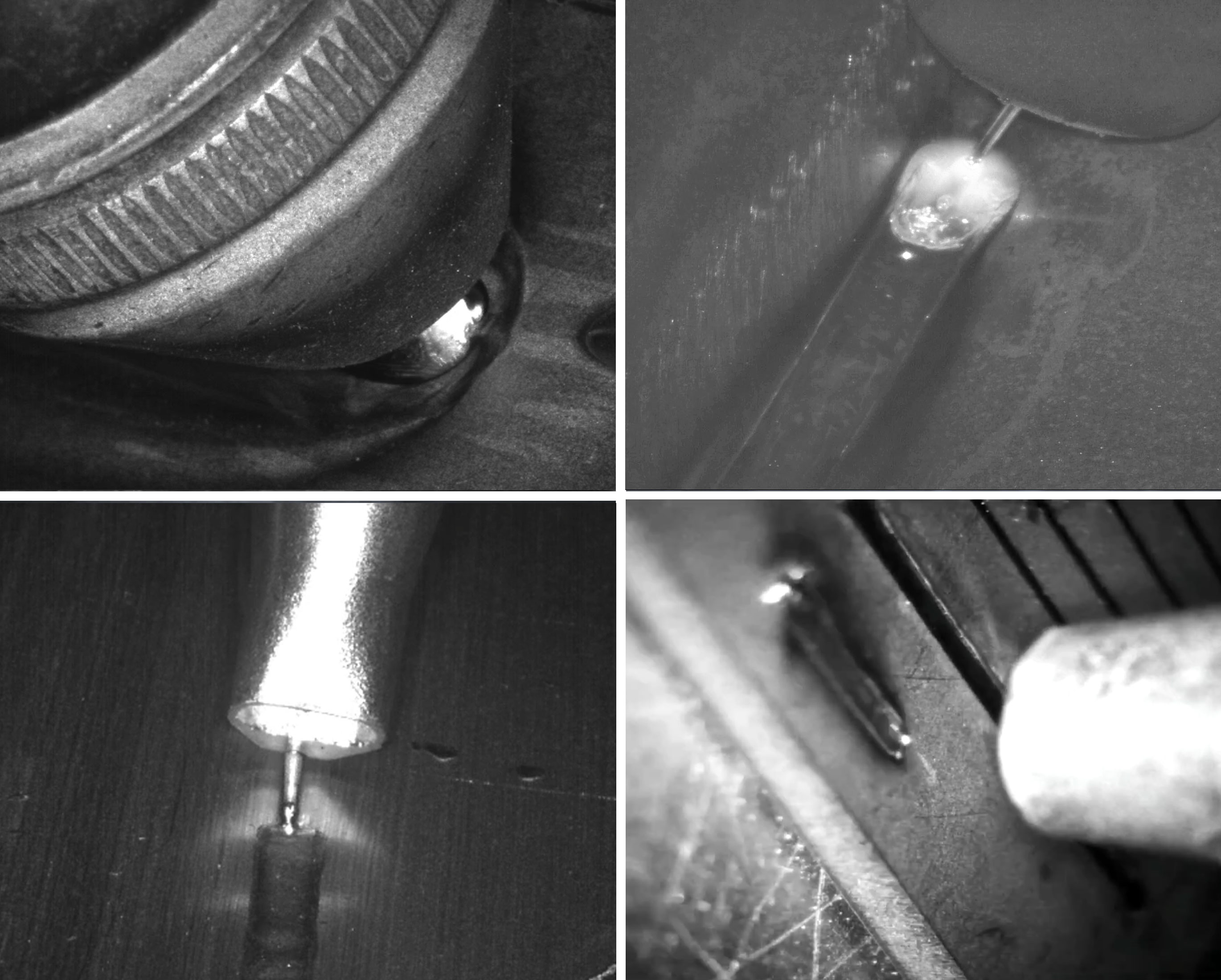

CXZK-G7-R是创想智控自主研发的焊接熔池观测相机，可根据现场需求调节镜头角度，避免反复调整相机安装位置，提高安装便捷性。产品能够准确观察焊接过程中的焊丝位置、熔池熔化状态，可远程高清监视电弧、焊丝（钨极）、熔池、焊缝、母材，以及熔池夹渣或气泡状态，实现熔池及焊道可视化。

通过实时监控焊接状态，用户可以及时调整焊接参数，提高焊接质量和生产效率。视觉熔池监控系统有效解决焊接设备工作过程中的观测难、监控难问题，提高焊接系统可靠性。产品适用于各种自动化焊接设备，兼容性高，可改善焊接观测环境，减少人工投入，提高焊接质量。

二、构成及原理

CXZK-G7-R焊接相机由高分辨率传感器、高性能处理芯片、高清镜头、红外光源组成。产品支持根据现场需求电动调节镜头角度，避免反复调整相机安装角度，提高设备安装灵活性。

该产品通过复杂算法实现高动态工业视觉熔池传感，可远程高清捕捉焊接过程。整体外壳采用铝合金加工而成，具有重量轻、散热快、坚固耐用、尺寸小等特点。

三、适用领域

√ 电弧焊高温熔液监控

√ TIG高温熔液监控

√ MIG/MAG高温熔液监控

√ 等离子焊高温熔液监控

√ 激光焊高温熔液监控

√ 熔炉高温熔液监控

√ 3D打印过程监控

√ 焊接外观检查

√ 常规机器视觉应用

√ 支持标准网口通讯协议

√ 支持电动调整焊接观测角度

√ 适用于直缝焊机、环缝焊机、焊接小车、龙门架、十字架焊接机等各类焊接专机

四、产品特点

CXZK-G7-R焊接相机是北京创想智控科技有限公司自主研发的新系列产品中的高端产品，具有高性价比、设定简单、操作方便等特点，适合集成到现有机器和自动化系统中。

结构特点：

√ 通信接口（网络接口）；

√ 可更换镜头保护片；

√ 内置补光灯珠；

√ 安装方便；

√ 铝合金材质，重量轻；

√ 显示亮度可调；

√ 电动调节镜头角度；

√ 电动调节镜头焦距；

五、电气接口

电气连接器机械性能和环境因素：

插拔次数：>5000

湿度：温度60°C，最高湿度达95%

温度范围：-45至+85°C

振动：10-2000Hz，15g

机械冲击：100g，6ms

盐雾腐蚀试验：>48h

防护等级：IP65
