机器人焊缝跟踪器
Robot weld tracker

机器人焊缝跟踪A4L系统

在线实时检测跟踪多种焊缝,真正实现焊接自动化与智能化

产品详情

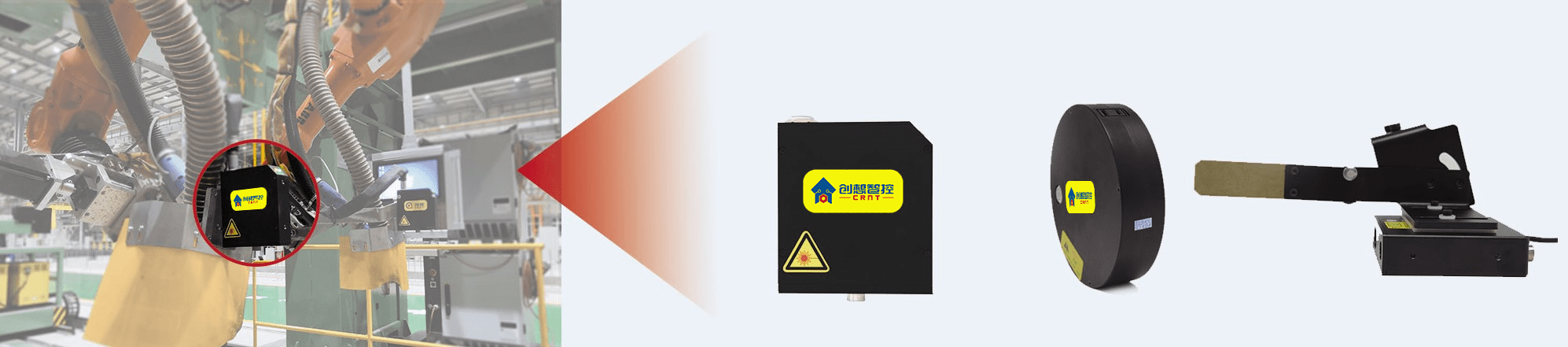

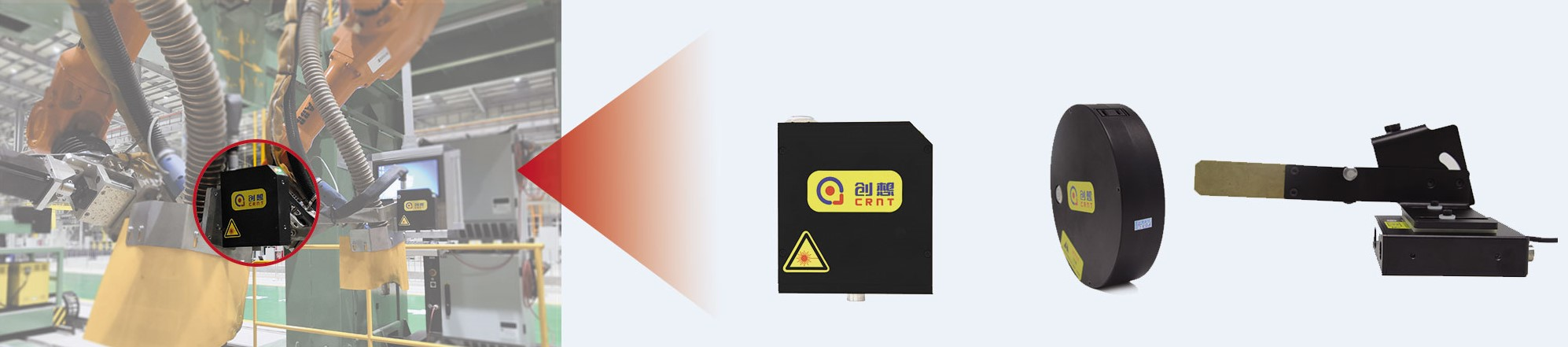

机器人焊缝跟踪系统-----机器人的“眼睛”




机器人焊缝跟踪系统产品特点

※  数字化和集成一体化结构;

※  在线实时检测跟踪多种焊缝,真正实现焊接自动化与智能化;

※  实现机器人与控制系统的实时通讯;

※  实现机器人焊缝跟踪、焊缝寻位等功能。


目前可适配近40种机器人品牌:安川、库卡、发那科、ABB、川崎、松下、欢颜、时代、新松、埃夫特、钱江、启帆、广数、图灵、佳士、柯马、一诺、上海裕文、广东伯朗特、优傲、南京派远、艾利特等。


机器人焊缝跟踪系统构成

硬件 ※  机器人焊缝跟踪器  ※  机器人控制盒  ※  机器人专用转接件

软件 ※  焊缝跟踪器上位机调试软件  ※  机器人跟踪专用软件


产品优势

※  非接触、零磨损;

※  降低热负荷;

※  提高生产效率和焊接质量;

※  确保安全焊接和完美焊缝;

※  可使焊枪处于理想位置;

※  可补偿生产、设备和操作公差;

※  可实现一致的、可复现的焊接效果;

※  对于复杂的工件,可减少编程工作。

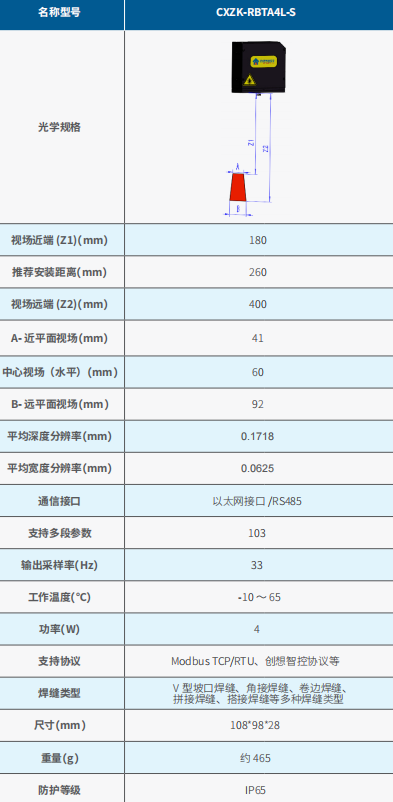

产品参数:


名称型号

CXZK-S-RBT-A4系统 CXZK-RBTA4L

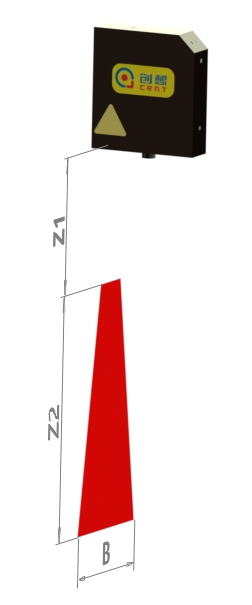

光 学 规 格



Z1-视场近端    (mm)

225

Z2-视场深度     (mm)

70

A-近平面(视场)(mm)

60

B-远平面(视场) (mm)

80

推荐安装距离    (mm)

260

平均深度分辨率  (mm)

0.15-0.20

平均横向分辨率  (mm)

0.05-0.08

通 信 接 口

以太网接口/RS485

支持多段参数

63个(可定制)

输出采样率       (HZ)

33-100

工 作 温 度      (℃)

-10~ 65

功     率       (W)

4

焊 接 类 型

MAG、埋弧焊、氩弧焊、铝焊、搅拌摩擦焊、二保焊、激光焊等

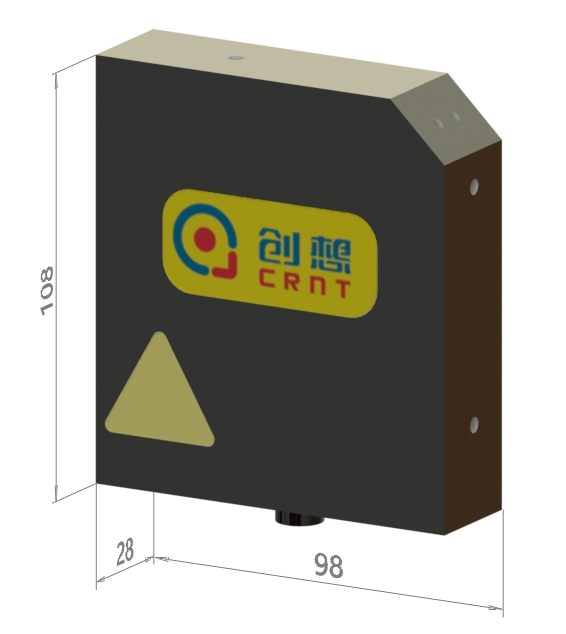

尺      寸     (mm)

重      量      ( g )

约465

防 护 等 级

IP65
