双目立体视觉相机
双目立体视觉相机
双目相机和单目相机的区别在于双目相机可以测量高度,弥补了单目相机无法测量高度信息的缺点。同时又增加了三个激光器,三个激光器都可以测量高度。其中左右两个激光器用来测量线激光点位高度。中间的激光器发射出面激光可测量面高度。
产品详情

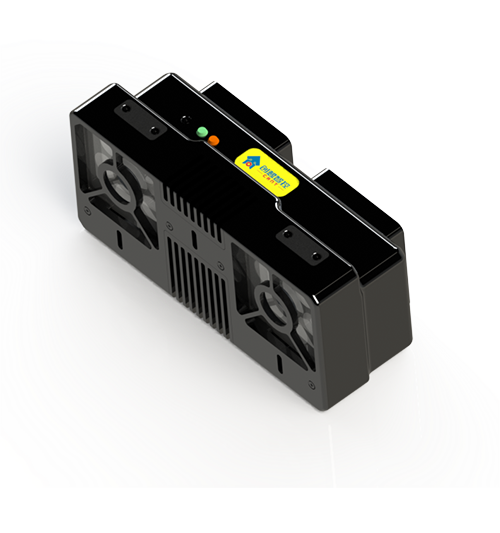

双目相机-CXZK-SM

随着视觉领域的逐步发展,视觉相机的应用场景也逐渐增加,单目相机在使用过程中只能获取平面的偏差,无法测量高度差值。双目相机和单目相机的区别在于双目相机可以测量高度,弥补了单目相机无法测量高度信息的缺点。同时又增加了三个激光器,三个激光器都可以测量高度。其中左右两个激光器用来测量线激光点位高度。中间的激光器发射出面激光可测量面高度。



构成及原理


由激光器、两个光学传感器和中央处理器构成,采用光学传播与成像原理,得到传感器视场内物体成像信息,同时得到激光扫描区域各个点的位置信息,通过复杂的程序算法完成对物体的平面和高度定位。


解决问题


l 可定位物体平面及高度位置,解决工件摆放偏差,实现物料精确抓取。



适用范围


u 可支持标准的网口通讯协议。

u 可与多种机器人进行通讯,实现物料精确抓取。


产品特点


v 减少劳动成本,提高生产效率。

v 集成度高,相机和光源一体设计。

v 有更换玻璃片装置,现场更换玻璃简单。

v 相机光源和激光器为红外光源,无强光刺激人眼。

v 补偿生产、设备和操作公差;

v 双目相机可以测量平面及高度信息

v 在视觉的基础上增加线激光检测高度,检测更加精准。

v 光源和激光都采用红外光,无强光刺激人眼。

v 外观设计符合大众审美,产品体积相对较小。

v 自带风扇散热,产品使用稳定。

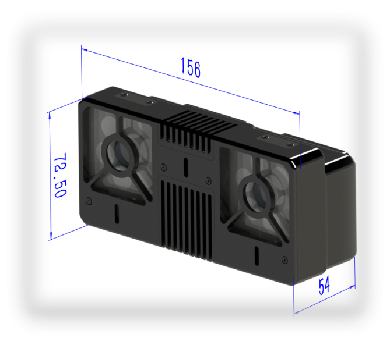

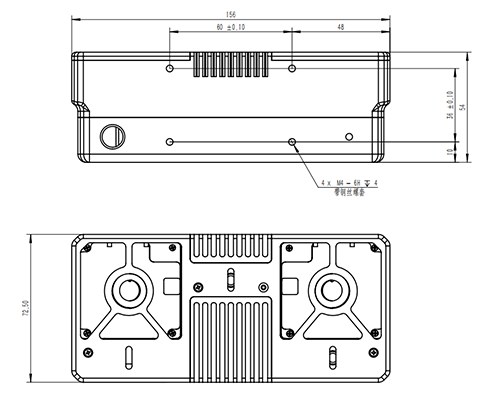

产品尺寸及安装孔位图:







 产品参数


产品名称

双目相机

产品型号

CXZK-SM

检测分辨率

1280(Z轴)*960(X轴)

X轴检测精度

1.68mm

Y轴检测精度

3mm

检测范围

1200*1200*1200mm

灯珠

850nm*12





产品体积



输入电压

12V

系统更新

远程更新固件

通信接口

Modbus tcp

功率

24W

工作温度

—10—65℃(无冻结)

重量

700g

防护等级

IP65
