焊接相机 CXZK-G4-U

产品介绍

在自动化焊接生产过程中，为保证焊缝成形质量和一致性，通常需要操作者观察焊接区域、焊丝熔化位置以及熔池状态，并根据实际情况调整焊接参数。

然而，焊接现场通常伴随高温、烟尘、强电弧光辐射以及焊接飞溅等恶劣环境，长期人工观察不仅容易造成视觉疲劳，也会影响焊接过程监控的准确性，降低生产效率，同时对操作人员健康造成影响。

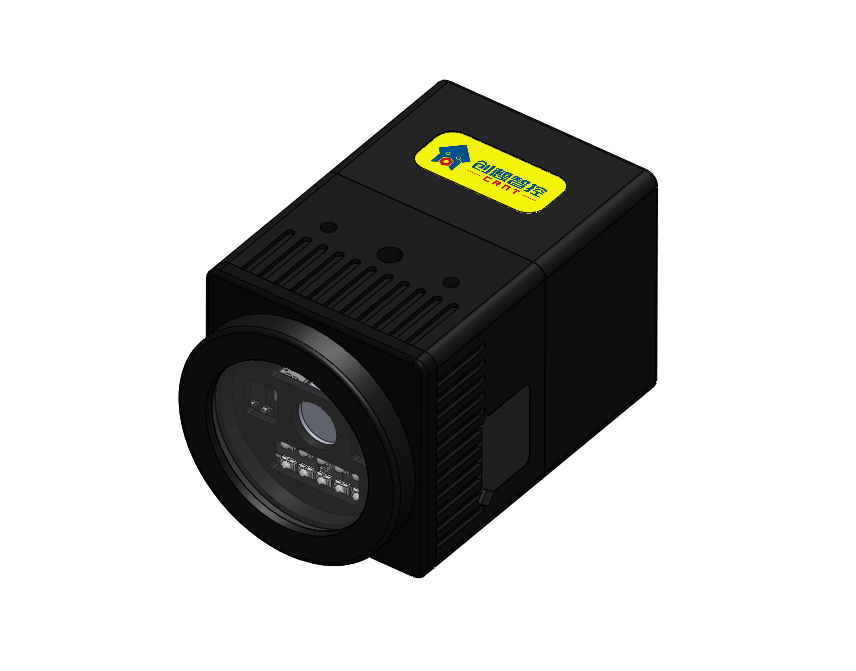

创想智控自主研发的高动态焊接相机 CXZK-G4-U，可实时高清观察焊接过程中的焊丝位置、熔池状态及焊缝成形情况，实现焊接过程可视化监控。

该产品可远程监视电弧、焊丝（钨极）、熔池、焊缝、母材以及熔池夹渣、气泡等状态信息，帮助用户及时调整焊接参数，提高焊接质量和生产效率。

焊接相机有效解决自动化焊接过程中观察难、监控难等问题，提高焊接系统可靠性。产品兼容性高，可广泛应用于机器人焊接、自动化焊接设备及各类工业视觉检测场景。

构成及原理

CXZK-G4-U焊接相机由高分辨率图像传感器、高性能处理芯片以及高清镜头组成，通过高速图像采集与处理算法，实现高帧率、高画质的视频传输。

产品采用高动态工业摄像技术，可远程高清捕捉焊接过程，图像刷新频率最高可达240Hz，满足高速焊接过程实时监控需求。

整体外壳采用铝合金材质加工制造，具有重量轻、散热性能好、结构坚固以及尺寸紧凑等特点，方便集成至自动化焊接系统中。

适用领域

✓ 电弧焊高温熔液监控

✓ TIG高温熔液监控

✓ MIG/MAG高温熔液监控

✓ 等离子焊高温熔液监控

✓ 激光焊过程监控

✓ 熔炉高温熔液监控

✓ 3D打印过程监控

✓ 焊接外观质量检查

✓ 常规机器视觉检测应用

产品特点

✓ 高动态焊接监控：实时捕捉焊接区域变化，实现熔池、焊道可视化管理。

✓ 高清高速成像：支持高帧率图像采集，满足高速焊接过程观察需求。

✓ 高性价比设计：产品设定简单、操作方便，适合集成至现有自动化设备。

✓ 小型化结构：体积小巧，安装灵活，有效减少现场安装空间限制。

✓ 高清视场范围：超大视场设计，提供清晰稳定的焊接图像。

✓ 轻量化设计：采用铝合金外壳，重量轻，散热性能优良。

结构特点

✓ 航插、电源一体化接口设计；

✓ 手动调焦；

✓ 可更换镜头保护片；

✓ 内置补光灯珠；

✓ 体积小巧，安装方便；

✓ 超大视场范围，高清图像输出；

✓ 铝合金材质，重量轻；

✓ 显示亮度可根据应用需求定制。

使用方法

✓ 采用USB3.0接口，可直接连接工控机USB接口，实现图像数据传输。

✓ 支持手动调整实际焦距，根据不同焊接场景选择合适安装距离。

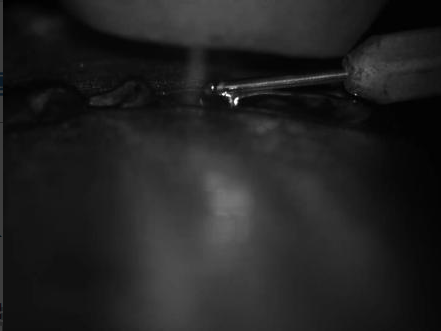

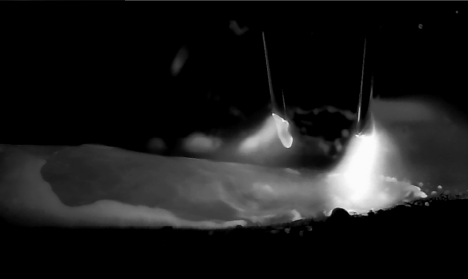

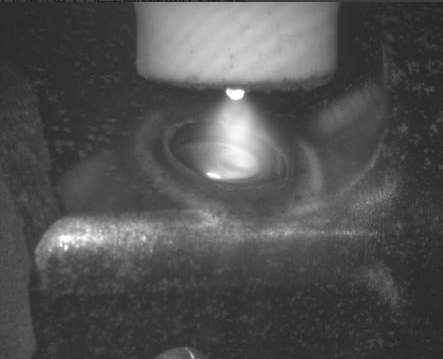

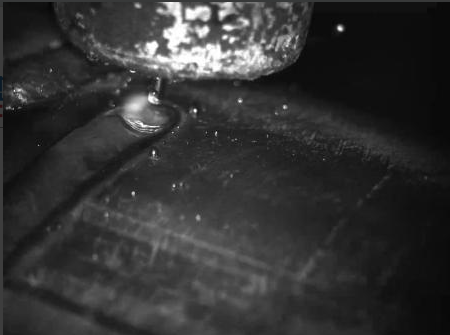

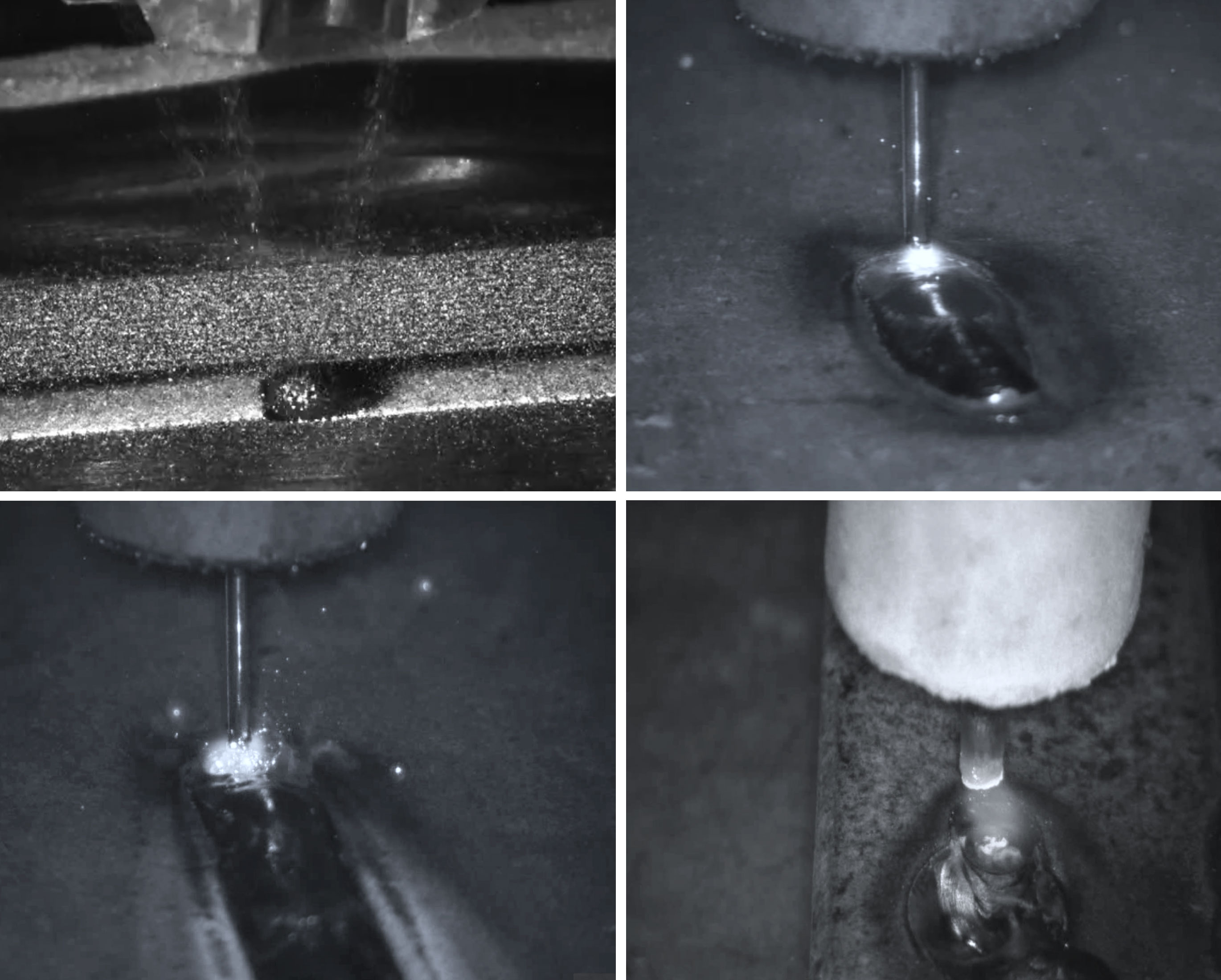

部分焊接效果图

产品参数
