熔池监控
Molten pool monitoring
熔池监控相机
熔池监控相机

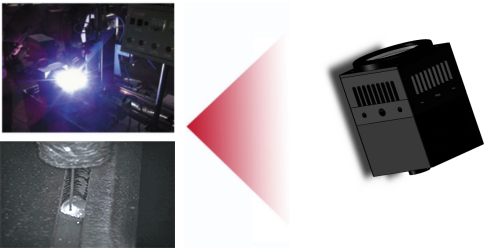

创想智控自主研发的熔池监控系统准确的观察到焊接过程中的焊丝位置、熔池熔化状态。可远程高清监视电弧、焊丝(钨极)、熔池、焊缝、母材、以及熔池夹渣或者气泡状态,从而及时调整焊接参数,可大幅提高焊接质量,提升焊接生产效率。
产品详情

    一、 产品介绍





在生产焊接中,为保障生产质量,焊接过程的质量需要操作者通过观察焊接区域,焊丝熔化位置以及熔池状态来调整焊接参数,从而保证焊缝成形的一致性。众所周知,焊接环境十分恶劣,伴有烟尘,强电弧光辐射以及飞溅等情况,操作者需要佩戴严密的防护措施。同时,工作条件的恶劣,导致操作者在观察熔池状态时易出现疲劳、不准确等情况。这不仅仅影响焊接生产率,也大大损害了操作者的身体健康。

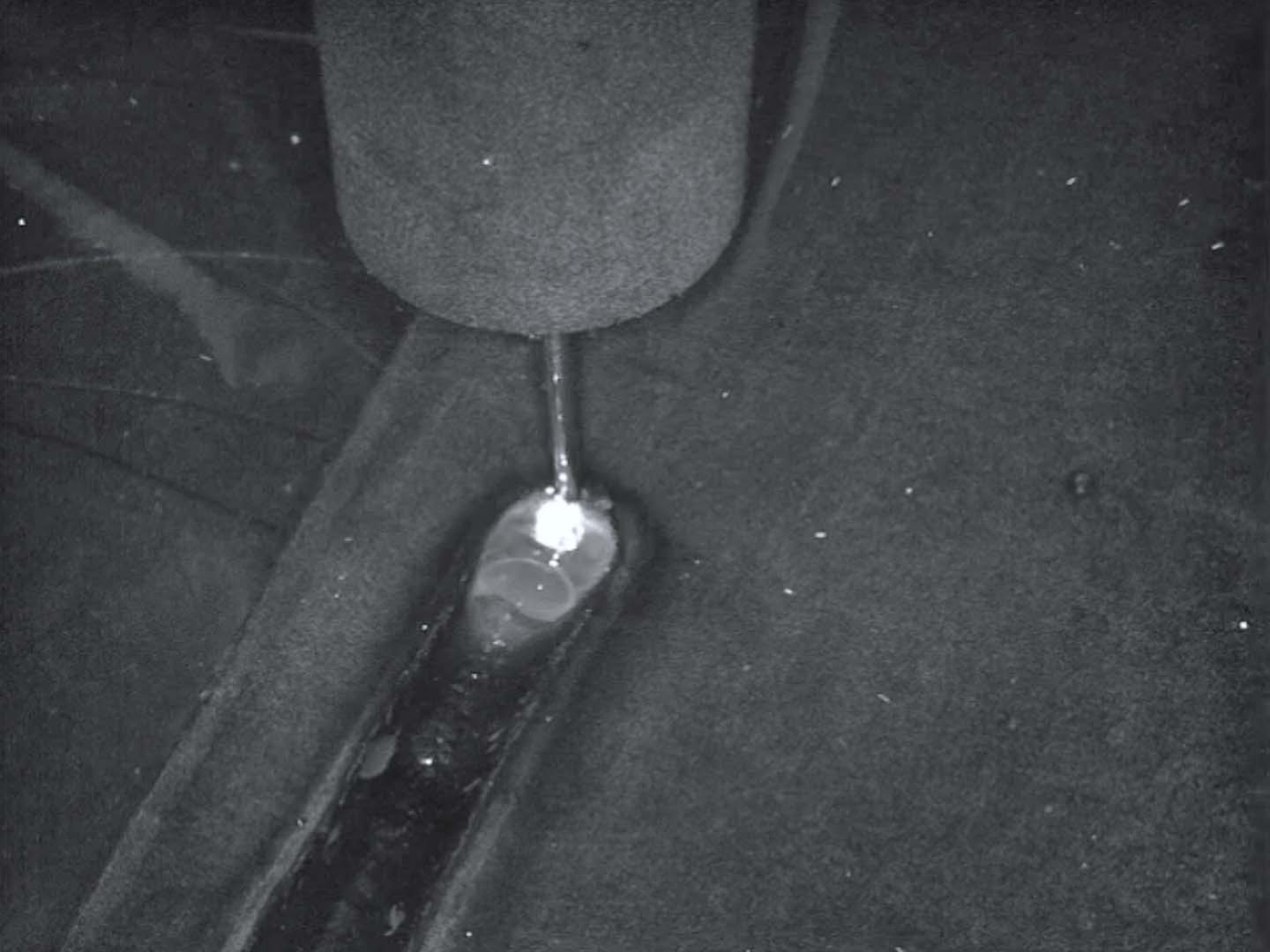

创想智控自主研发的熔池监控系统准确的观察到焊接过程中的焊丝位置、熔池熔化状态。可远程高清监视电弧、焊丝(钨极)、熔池、焊缝、母材、以及熔池夹渣或者气泡状态,从而及时调整焊接参数,可大幅提高焊接质量,提升焊接生产效率。实现熔池、焊道的可视化。熔池监控系统不仅解决了焊接设备工作时的观测难、监控难问题,还提高了焊接系统的可靠性。适用于任意自动化焊接设备,兼容性高。这不仅让焊接观测环境得到很大的改善,既节约人力,又提高了焊接质量及品质。




(一) 硬件部分


高动态工业摄像机,可远程高清捕捉焊接过程,通过网口输出图像信息。





(二)上位机软件

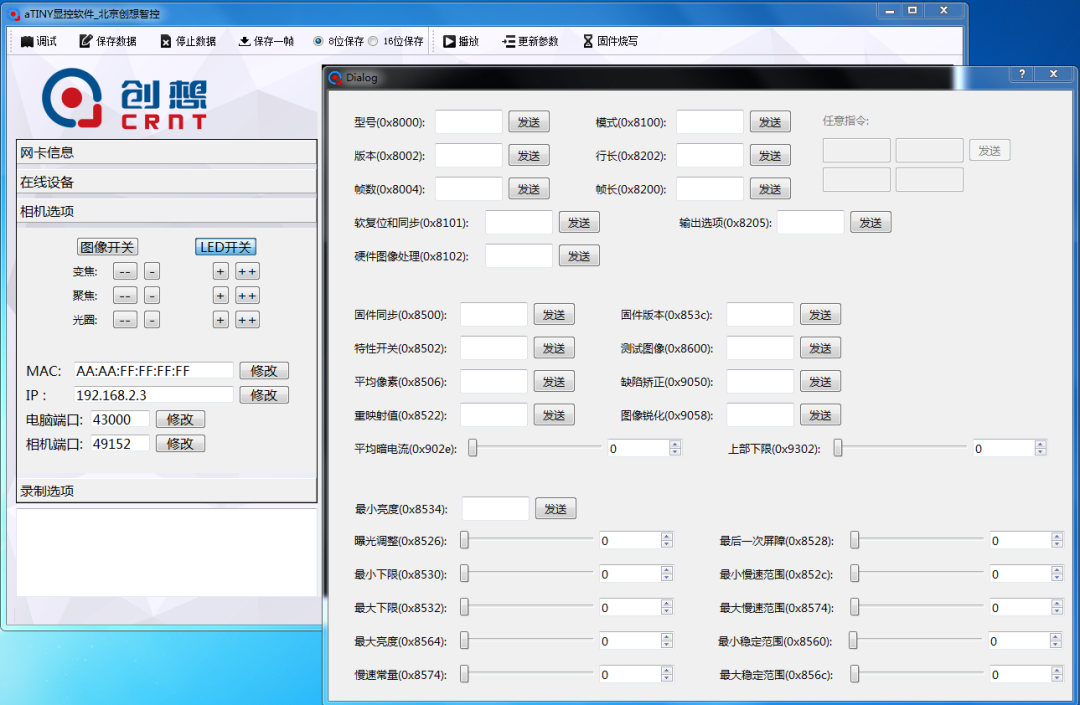

上位机软件适用于Windows 操作系统的电脑,把高动态熔池监控相机、Windows系统的电脑正确连接之后,打开“熔池相机显控软件”进行相应的设置,图像显示区域就会显示出对应的图像。

软件具有变焦、聚焦、等诸多功能,操作灵活简单。




二、 产品特点

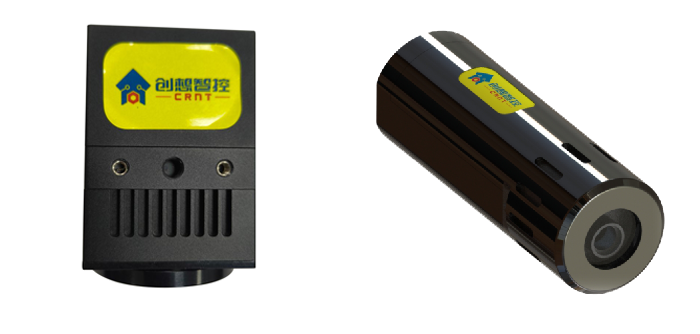

具有内置光源、远程电动调焦、视频录制回放、采用CMOS数字相机,以太网传输,POE供电,无需外置电源。带有可更换玻璃片、远程固件更新等特点。此产品是北京创想智控科技有限公司新系列产品中的高端产品,该系列高性价比、设定简单、操作方便,特别适合集成到现有机器和自动化系统中。高动态熔池监控相机前端探头部分体积小巧,安装位置更加灵活大大减小干涉问题。


结构特点:


●POE接口;

●电动调焦;

●内置光源;

●可更换镜头保护片。


同时具有远程烧写、支持二次开发、镜头粗调细调、视频录制回放等功能。

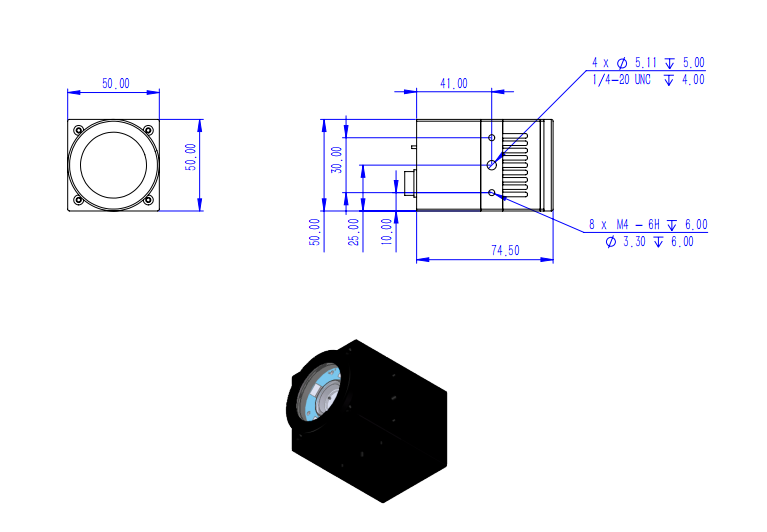

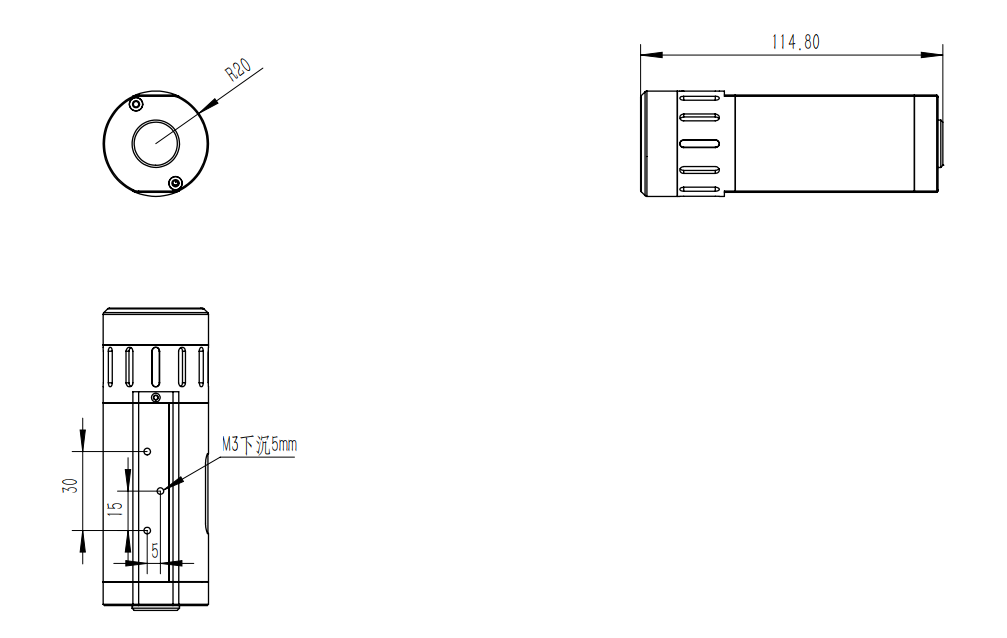

三、 产品机械图

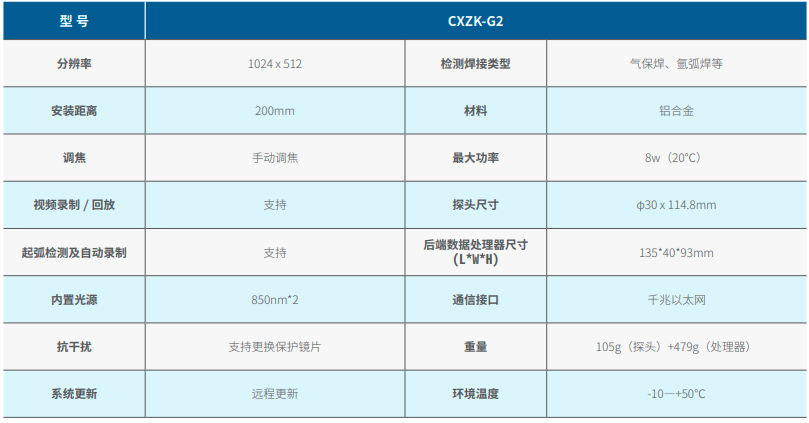

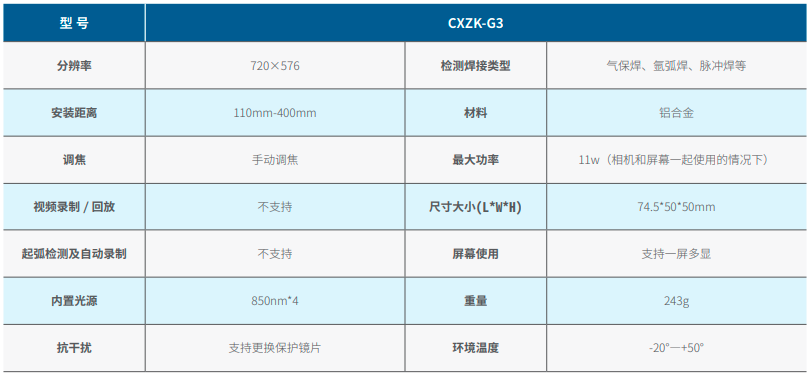

四、 产品参数
