创想智控焊接视觉系统助力箱体骨架实现精准的激光寻位焊接

  箱体骨架在实际生产中，工件加工误差、装配偏差、夹具定位误差等因素，容易导致实际焊缝位置与机器人示教轨迹产生偏差。仅依靠预先示教的固定轨迹进行焊接，可能出现焊枪偏离焊缝、焊接成形不稳定甚至漏焊等问题。对此，创想焊接视觉系统通过激光视觉技术实时识别箱体骨架工件的实际焊缝位置，为机器人提供动态位置补偿，实现更加精准、稳定的自动化焊接。

  一、箱体钢骨架焊接难点

  箱体骨架通常由多根型材、钢板或结构件组装而成，焊缝数量较多，且不同工件之间加工尺寸存在一定误差；

  零部件装配位置存在偏差；

  工装夹具重复定位存在误差；

  工件摆放位置发生变化；

  不同批次工件的一致性存在差异。

  如果机器人始终按照固定示教轨迹运行，就可能出现实际焊缝与理论轨迹不一致的问题。

  二、焊接视觉系统实现焊缝精准识别

  创想智控焊接视觉系统通过在焊接机器人上安装激光视觉传感器，对工件焊接区域进行扫描和检测。

  在机器人执行焊接任务前，视觉系统可以对箱体骨架、钢架等结构件的实际焊缝位置进行识别，获取焊缝的空间位置和轮廓信息，并将检测结果传输给机器人控制系统。

  机器人根据视觉检测结果对原有焊接轨迹进行调整，使焊枪能够更加准确地对准实际焊缝。

  “机器人示教轨迹 + 激光视觉检测 + 实时位置补偿”的协同方式，可以有效降低工件偏差对焊接质量造成的影响。

  三、从“固定轨迹焊接”升级为“视觉引导焊接”

  传统机器人焊接主要依靠示教轨迹确定焊枪运动路径，而加入创想智控焊接视觉系统后，机器人可以进一步获取工件的实际焊缝信息。

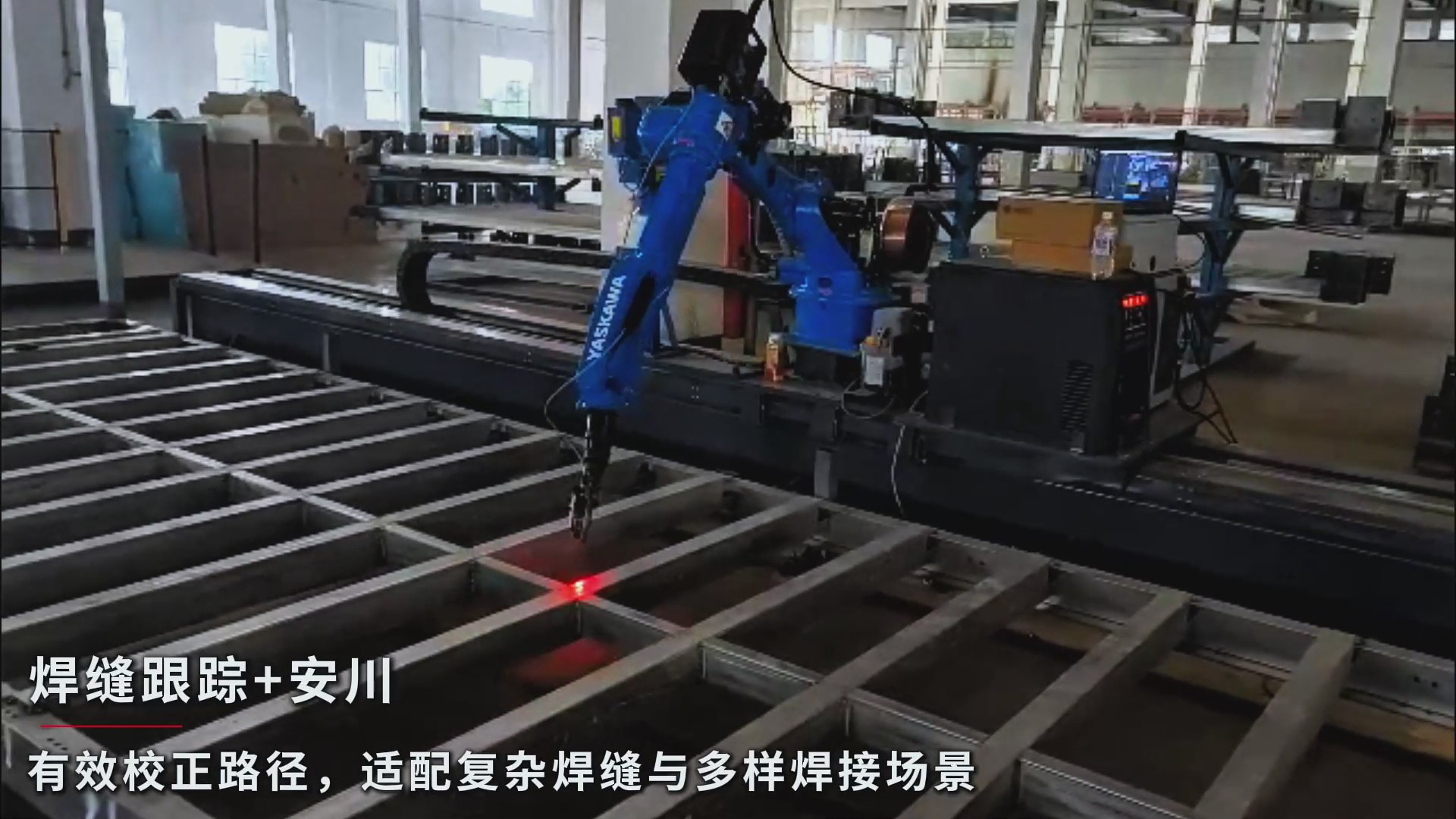

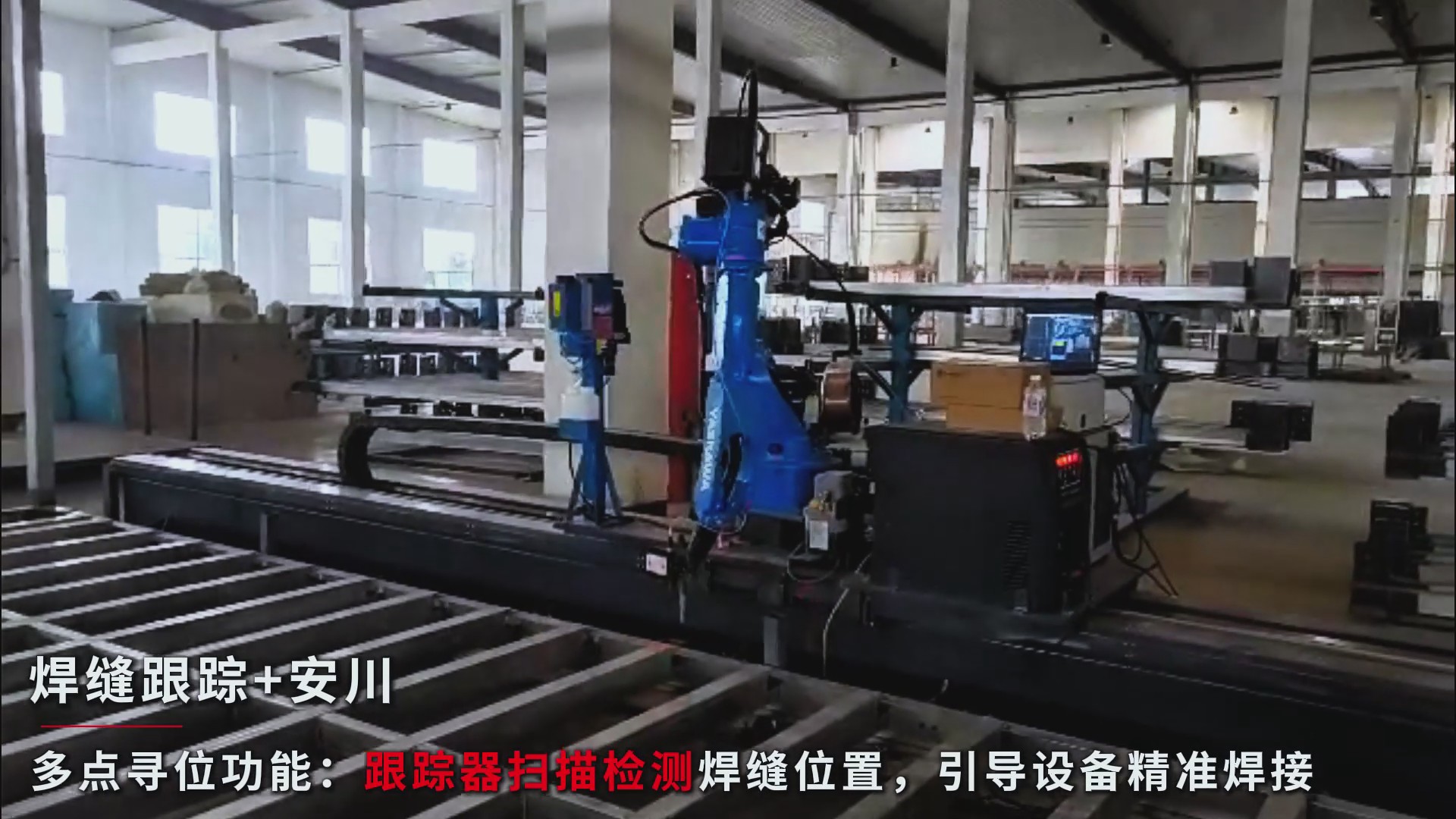

  例如，在箱体骨架钢架焊接过程中，当工件整体发生平移、旋转，或者局部结构存在装配偏差时，视觉系统可以对实际焊缝进行重新定位。

  机器人不再完全依赖理论位置进行焊接，而是根据视觉检测结果进行动态调整。

  这使自动化焊接系统从传统的“固定轨迹执行”进一步向“视觉感知+智能纠偏”方向升级。

  四、焊接视觉系统优势

  对于箱体、钢架等批量化生产工件，焊接视觉系统能够帮助企业降低人工干预，提高机器人焊接系统的稳定性。

  其应用优势主要体现在：

  精准寻位

  通过激光视觉识别实际焊缝位置，减少因工件偏移导致的焊枪偏焊问题。

  自动纠偏

  针对工件位置偏差，对机器人焊接轨迹进行相应补偿。

  提高焊接一致性

  减少人工操作和工件定位误差对焊接质量造成的影响。

  降低示教依赖

  在适用场景下，可减少因工件位置变化而产生的重复示教工作。

  提升机器人柔性

  使安川焊接机器人能够更好地适应实际生产中的工件偏差，提高自动化系统的柔性。

  五、创想智控焊接视觉系统助力智能化焊接升级

  对于箱体骨架、钢架、机架等结构件焊接应用，焊接机器人负责执行高速、稳定的焊接动作，而视觉系统负责感知工件实际状态，两者协同可以进一步提升自动化焊接系统的智能化水平。

  创想智控持续专注于激光视觉与焊接自动化技术，为机器人焊接提供焊缝寻位、焊缝跟踪、位置检测及智能纠偏等视觉解决方案，可根据不同工件结构、焊缝类型和机器人品牌进行针对性集成。

  如果您目前有箱体骨架、钢架、机架等工件的机器人焊接自动化改造的项目需求，或遇到工件偏移、焊缝位置不一致、机器人焊枪容易偏离焊缝等问题，欢迎联系创想智控，获取针对具体焊接工件和机器人型号的视觉焊接解决方案。
