一、产品介绍

生产焊接过程中，为保证焊缝成形的一致性，需要操作者定期观察焊接区域、焊丝熔化位置以及熔池状态的变化，并及时调整焊接参数。然而焊接环境通常伴随烟尘、强电弧光辐射以及飞溅等因素，长期人工监控容易出现视觉疲劳、监控不到位等情况，不仅影响焊接生产效率，也会影响操作者的身体健康。

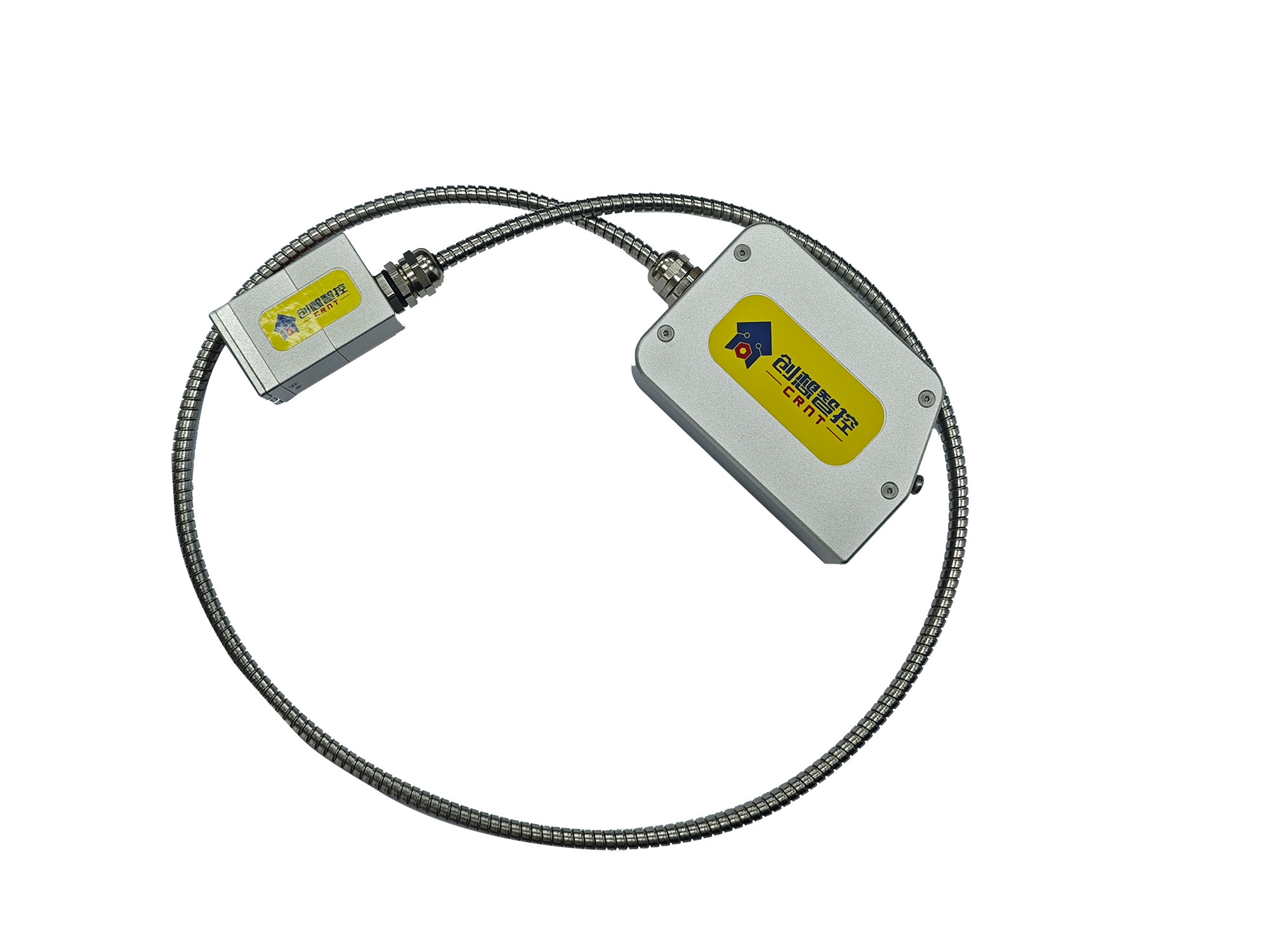

CXZK-G5-350是北京创想智控科技有限公司自主研发的窄间隙熔池检测相机，主要应用于狭窄间隙环境下的焊接熔池观测。产品能够准确观察焊接过程中的焊丝位置、熔池熔化状态，可远程高清监视电弧、焊丝（钨极）、熔池、焊缝、母材以及熔池夹渣、气泡等状态，实现熔池和焊道的可视化。

通过实时获取焊接过程图像信息，用户可及时调整焊接参数，提高焊接质量和生产效率。视觉熔池监控系统有效解决焊接设备运行过程中的观测难、监控难问题，提高焊接系统可靠性，适用于各类自动化焊接设备，具有良好的兼容性。

二、构成及原理

CXZK-G5-350窄间隙熔池检测相机由高分辨率传感器、高性能处理芯片、高清镜头以及红外光源组成，通过复杂图像处理算法实现高动态焊接过程监控。

产品可远程高清捕捉焊接过程，整体外壳采用铝合金加工制造，具有重量轻、散热快、坚固耐用、尺寸小巧等特点，可满足复杂焊接环境下的稳定运行需求。

三、适用领域

√ 电弧焊高温熔液监控

√ TIG高温熔液监控

√ MIG/MAG高温熔液监控

√ 等离子焊高温熔液监控

√ 激光焊高温熔液监控

√ 熔炉高温熔液监控

√ 3D打印过程监控

√ 焊接外观检查

√ 窄间隙环境熔池监控

√ 常规机器视觉应用

√ 支持标准网口通讯协议

√ 适用于直缝焊机、环缝焊机、焊接小车、龙门架、十字架焊接机等各类焊接专机

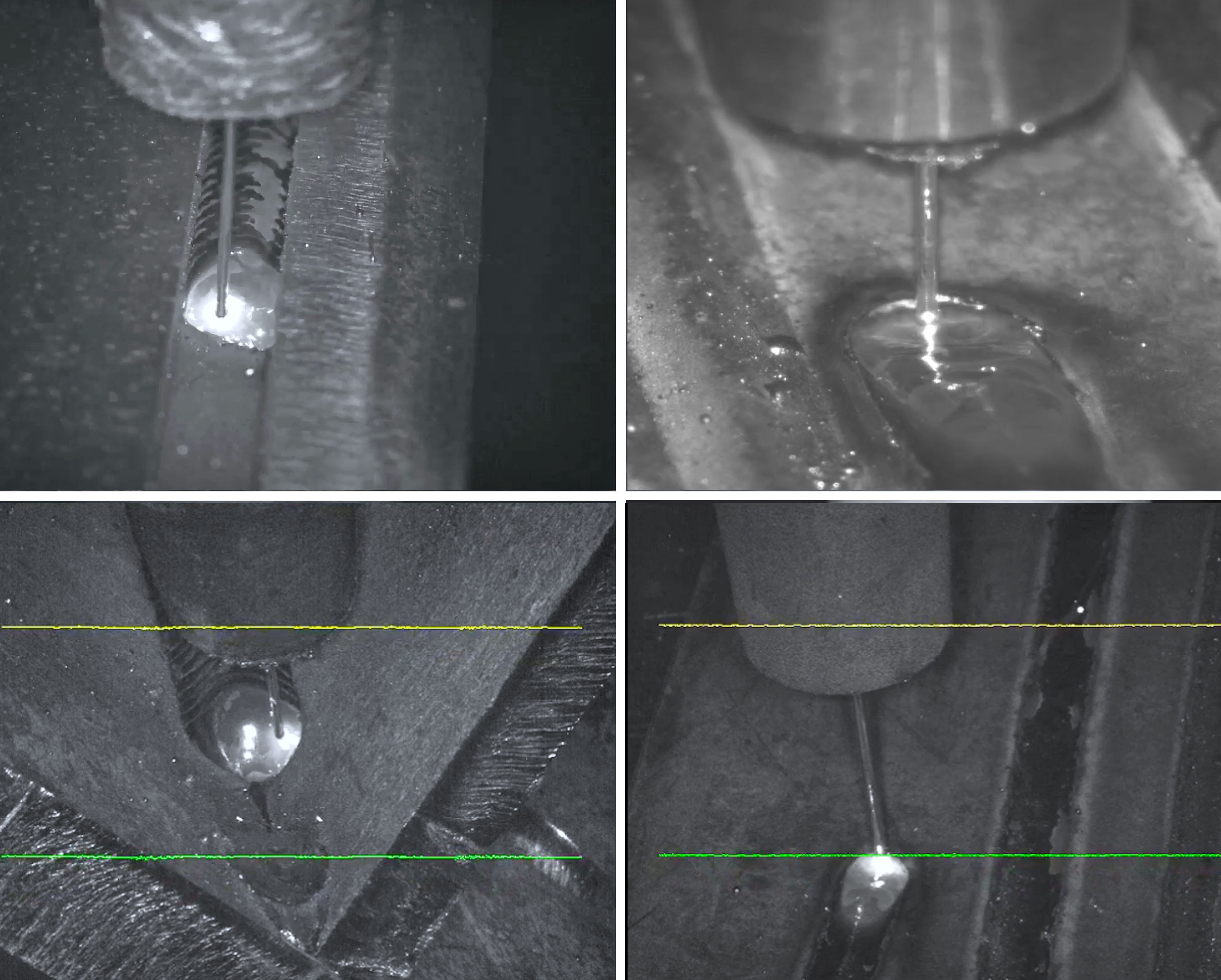

四、部分焊接效果图

五、产品特点

CXZK-G5-350窄间隙熔池检测相机是北京创想智控科技有限公司自主研发的新系列焊接视觉检测产品，具有高性价比、设定简单、操作方便等特点，适合集成到现有机器人焊接系统和自动化设备中。

√ 通信接口（网络接口）

√ 可更换镜头保护片

√ 内置补光灯珠

√ 安装方便

√ 铝合金材质，重量轻

√ 显示亮度可调

√ 适用于狭窄间隙焊接环境

六、电气接口

电气连接器机械性能和环境因素：

√ 插拔次数：＞5000次

√ 湿度：温度60℃，最高湿度95%

√ 温度范围：-45℃至+85℃

√ 振动：10-2000Hz，15g

√ 机械冲击：100g，6ms

√ 盐雾腐蚀试验：＞48h

√ 防护等级：IP65

七、产品参数
