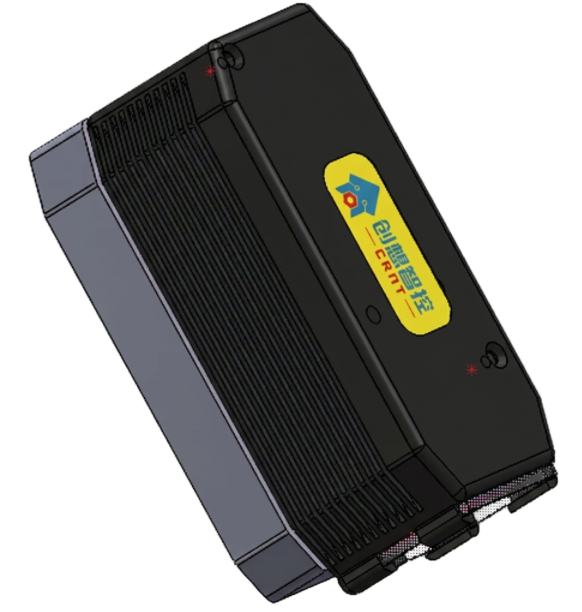

焊接检测相机 CXZK-G10mini

一、产品介绍

生产焊接过程中，为保证焊缝成形的一致性，需要操作者定期观察焊接区域、焊丝熔化位置以及熔池状态的变化，及时调整焊接参数。众所周知，焊接环境十分恶劣，操作者需要佩戴严密的防护措施来抵挡烟尘、强电弧光辐射以及飞溅等。在恶劣环境中长期人为监控焊接过程，容易出现视觉疲劳、监控不到位等情况，不仅影响焊接生产效率，也会影响操作者健康。

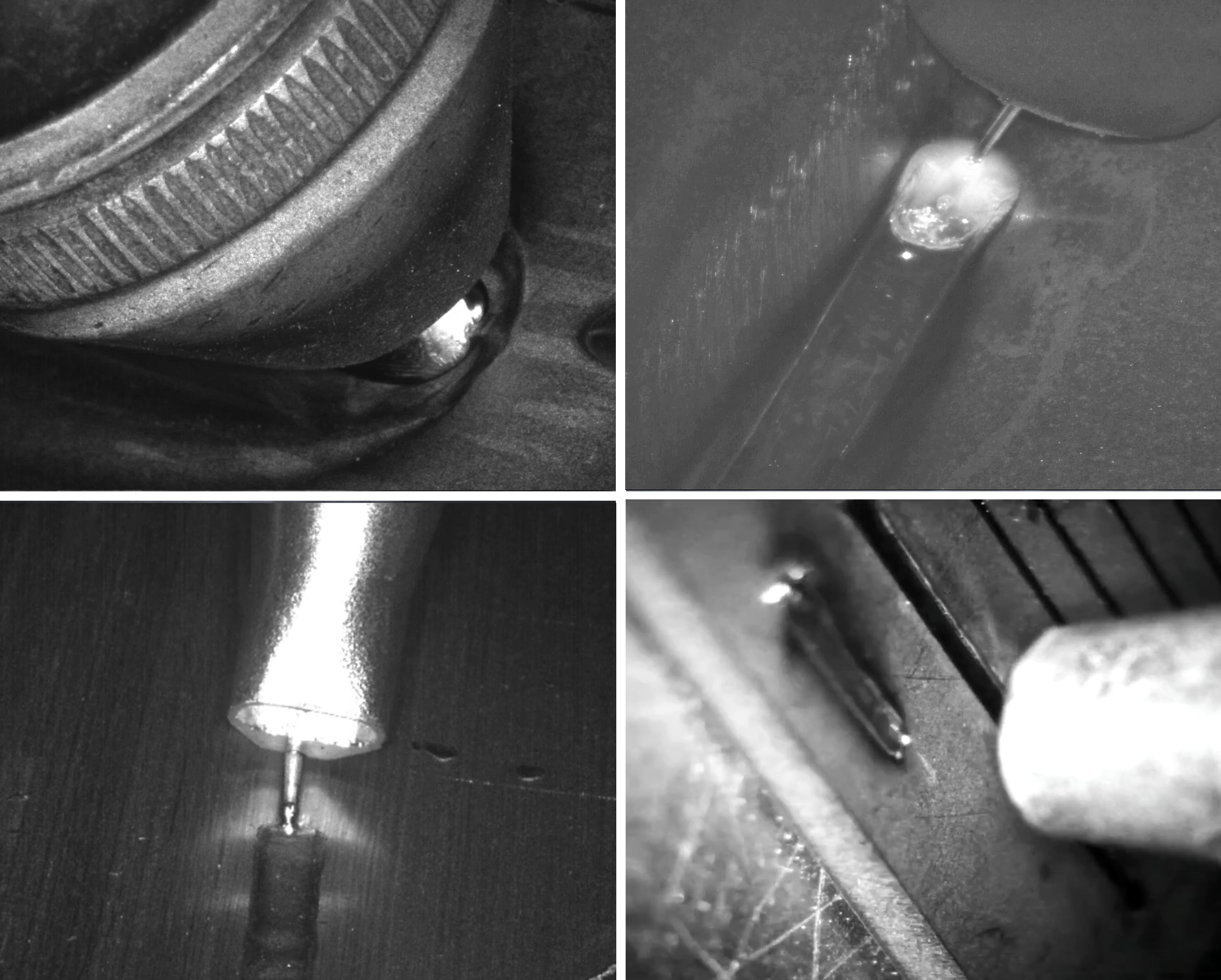

CXZK-G10mini是创想智控自主研发的熔池检测系统，主要应用于焊接过程中的熔池状态监控，能够准确观察焊接过程中的焊丝位置、熔池熔化状态。产品可远程高清监视电弧、焊丝（钨极）、熔池、焊缝、母材，以及熔池夹渣或气泡状态，实现熔池及焊道可视化。

通过实时监控焊接状态，可及时调整焊接参数，提高焊接质量和生产效率。视觉熔池监控系统有效解决焊接设备工作过程中的观测难、监控难问题，提高焊接系统可靠性。产品适用于各种自动化焊接设备，兼容性高，可改善焊接观测环境，减少人工投入，提高焊接质量。

二、构成及原理

CXZK-G10mini熔池检测相机由高分辨率传感器、高性能处理芯片、高清镜头、红外光源组成，是一款通过复杂算法实现高动态成像的工业视觉熔池传感器，可远程高清捕捉焊接过程。

产品整体外壳采用铝合金加工而成，具有重量轻、散热快、坚固耐用、尺寸小等优点，适合集成安装于自动化焊接设备中。

三、适用领域

√ 电弧焊高温熔液监控

√ 激光焊高温熔液监控

√ 熔炉高温熔液监控

√ 3D打印过程监控

√ 焊接外观检查

√ 常规机器视觉应用

√ 支持标准网口通讯协议

√ 适用于直缝焊机、环缝焊机、焊接小车、龙门架、十字架焊接机等各类焊接专机

四、产品特点

CXZK-G10mini熔池检测相机是北京创想智控科技有限公司自主研发的新系列产品，具有高性价比、设定简单、操作方便等特点，适合集成到现有机器和自动化系统中。

结构特点：

√ 通信接口（网络接口）；

√ 可更换镜头保护片；

√ 内置补光灯珠；

√ 安装方便；

√ 铝合金材质，重量轻；

√ 显示亮度可调；

五、产品参数
