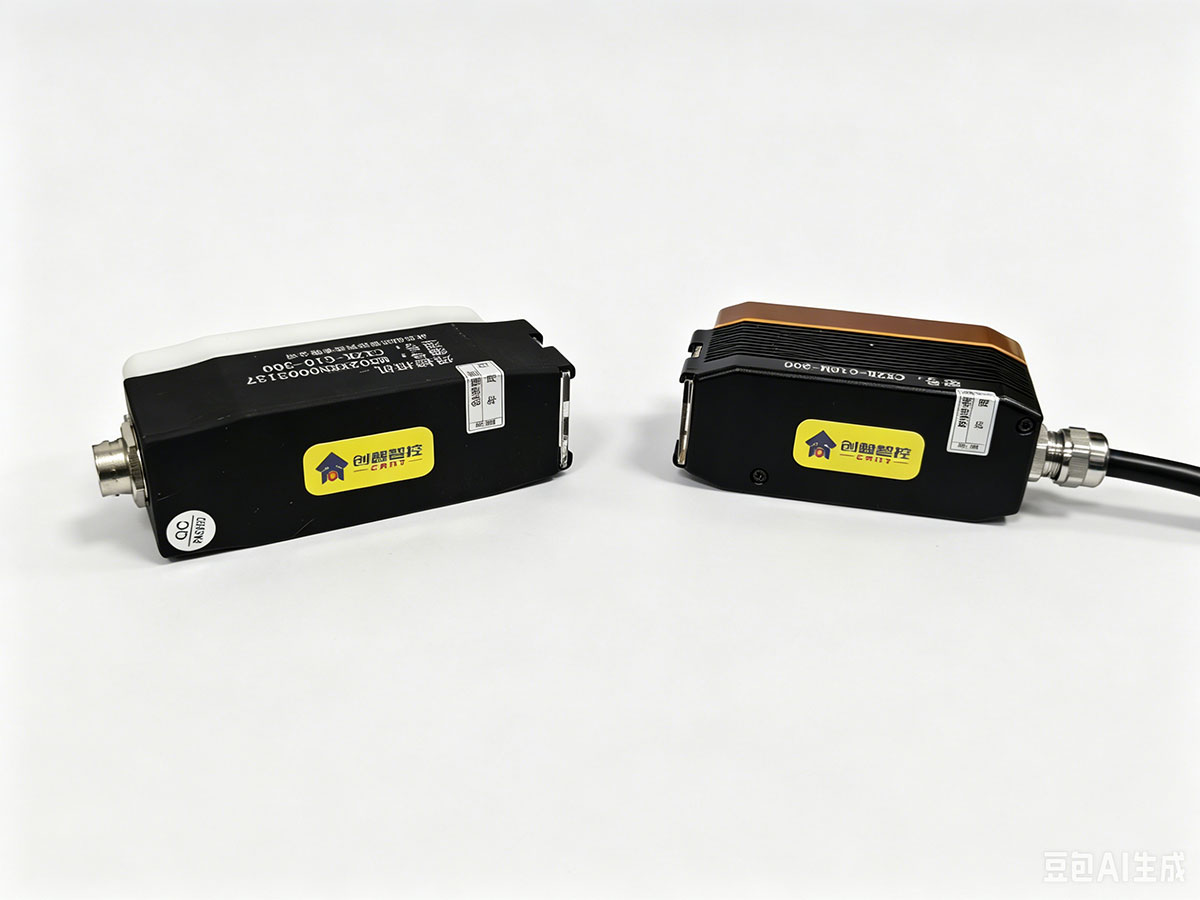

焊接检测相机 CXZK-G10-300

一、产品介绍

生产焊接过程中，为保证焊缝成形的一致性，需要操作者定期观察焊接区域、焊丝熔化位置以及熔池状态的变化，及时调整焊接参数。众所周知，焊接环境十分恶劣，操作者需要佩戴严密的防护措施来抵挡烟尘、强电弧光辐射以及飞溅等。在恶劣环境中长期人为监控焊接过程，容易出现视觉疲劳、监控不到位等情况，不仅影响焊接生产效率，也会影响操作者健康。

CXZK-G10-300是创想智控自主研发的熔池检测系统，主要应用于自动化焊接过程中的熔池状态监控，能够准确观察焊接过程中的焊丝位置、熔池熔化状态。可远程高清监视电弧、焊丝、熔池、焊缝、母材以及熔池夹渣或气泡状态，实现焊接过程可视化，从而及时调整焊接参数，提高焊接质量与生产效率。

视觉熔池监控系统能够有效解决焊接设备工作过程中观察难、监控难的问题，提高焊接系统的可靠性。产品适用于各种自动化焊接设备，兼容性高，可改善焊接观测环境，减少人工依赖，提高焊接质量。

二、构成及原理

CXZK-G10-300熔池检测相机由高分辨率传感器、高性能处理芯片、高清镜头以及红外光源组成，通过复杂算法实现高动态工业视觉熔池检测，可远程高清捕捉焊接过程。

产品整体外壳采用铝合金加工制造，具有重量轻、散热快、结构坚固耐用、尺寸小等特点，方便集成于机器人焊接系统及自动化焊接设备中。

三、适用领域

√ 电弧焊高温熔液监控

√ 激光焊高温熔液监控

√ 熔炉高温熔液监控

√ 3D打印过程监控

√ 焊接外观检查

√ 常规机器视觉应用

√ 支持标准网口通讯协议

√ 适用于直缝焊机、环缝焊机、焊接小车、龙门架、十字架焊接机等各类焊接专机

四、产品特点

CXZK-G10-300熔池检测相机是北京创想智控科技有限公司自主研发的新系列焊接视觉检测产品，具有高性价比、操作简单、集成方便等特点，适合集成于现有机器人及自动化焊接系统。

结构特点：

√ 通信接口（网络接口）；

√ 可更换镜头保护片；

√ 内置补光灯珠；

√ 安装方便；

√ 铝合金材质，重量轻；

√ 显示亮度可调；

五、部分焊接效果图

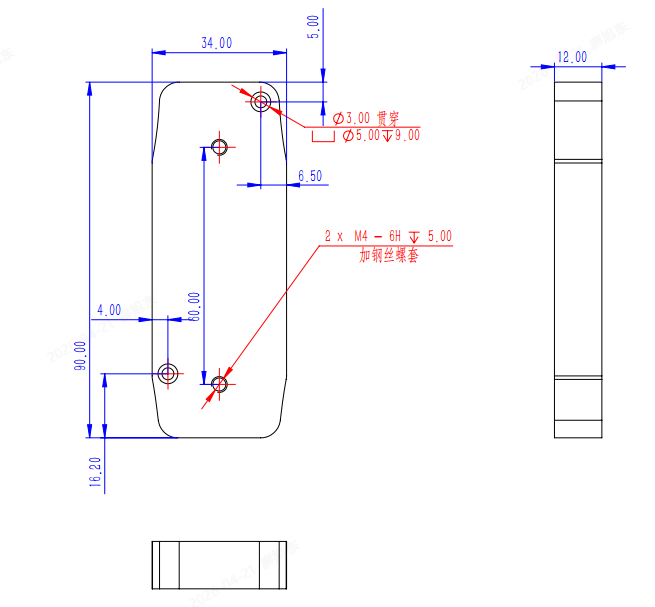

六、产品参数
