基于激光三角测量的线扫激光3D轮廓扫描技术与工业应用
随着工业自动化与智能制造的快速发展，传统二维检测已经无法满足复杂工件高精度、高效率的检测需求。特别在焊接、检测、机器人引导、尺寸测量等多个领域，如何快速获取工件的三维轮廓数据，是提升生产效率与产品质量的重要步骤。创想智控线扫激光3D轮廓扫描技术基于激光三角测量原理，凭借非接触、高精度、实时性强等优势，已然成了工业视觉检测与三维测量的重要方案之一。
激光三角测量原理
线扫激光3D轮廓扫描技术主要基于“激光三角测量”原理实现。系统通常由线激光器、工业相机和图像处理算法组成。
工作过程中，线激光器向被测工件表面投射一条激光线，当工件表面存在高度变化、凹凸结构或焊缝轮廓时，激光线会发生对应形变。工业相机从特定角度采集激光线图像，通过三角几何关系计算目标表面的空间坐标，从而获取工件的二维轮廓信息。

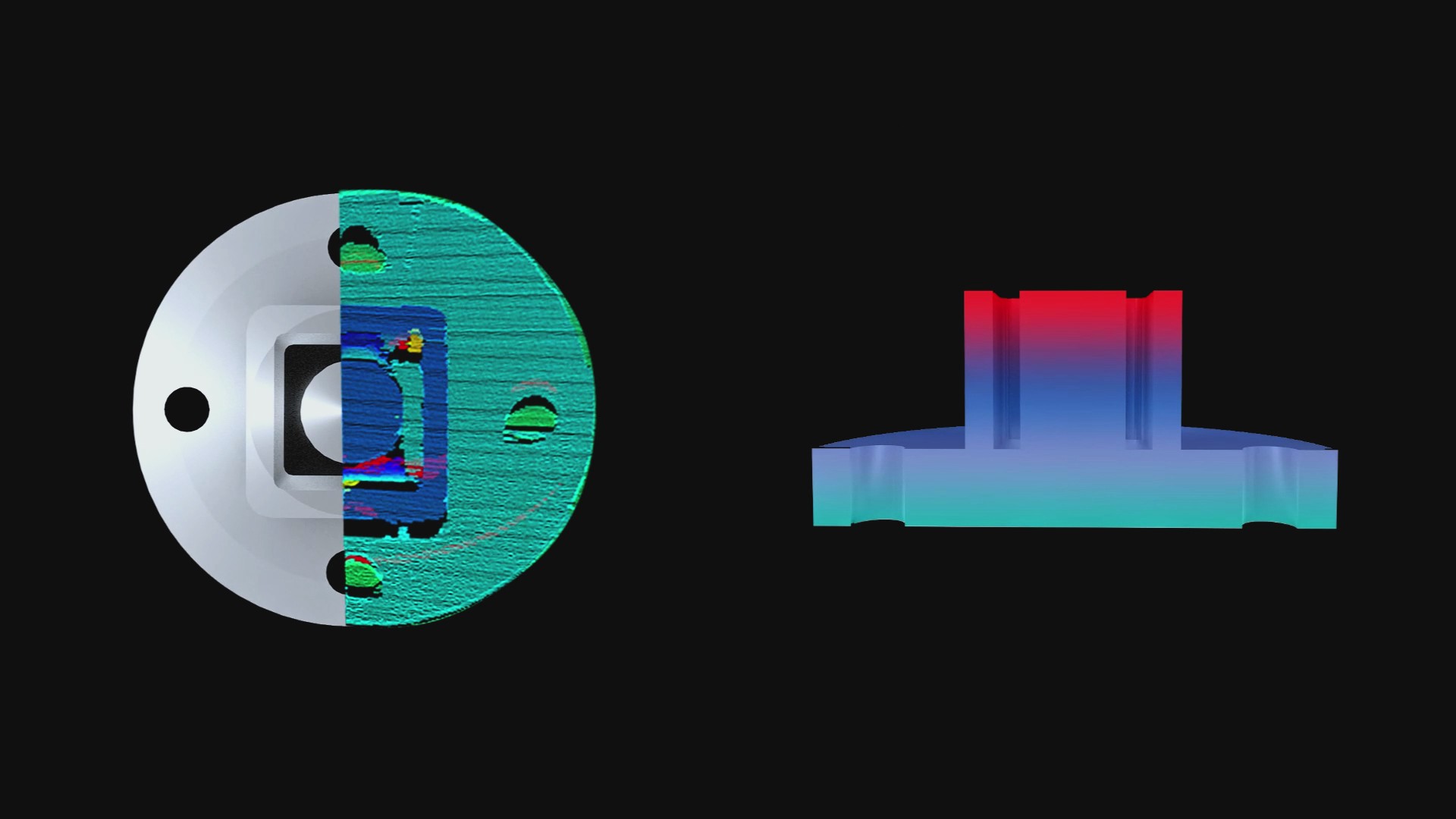

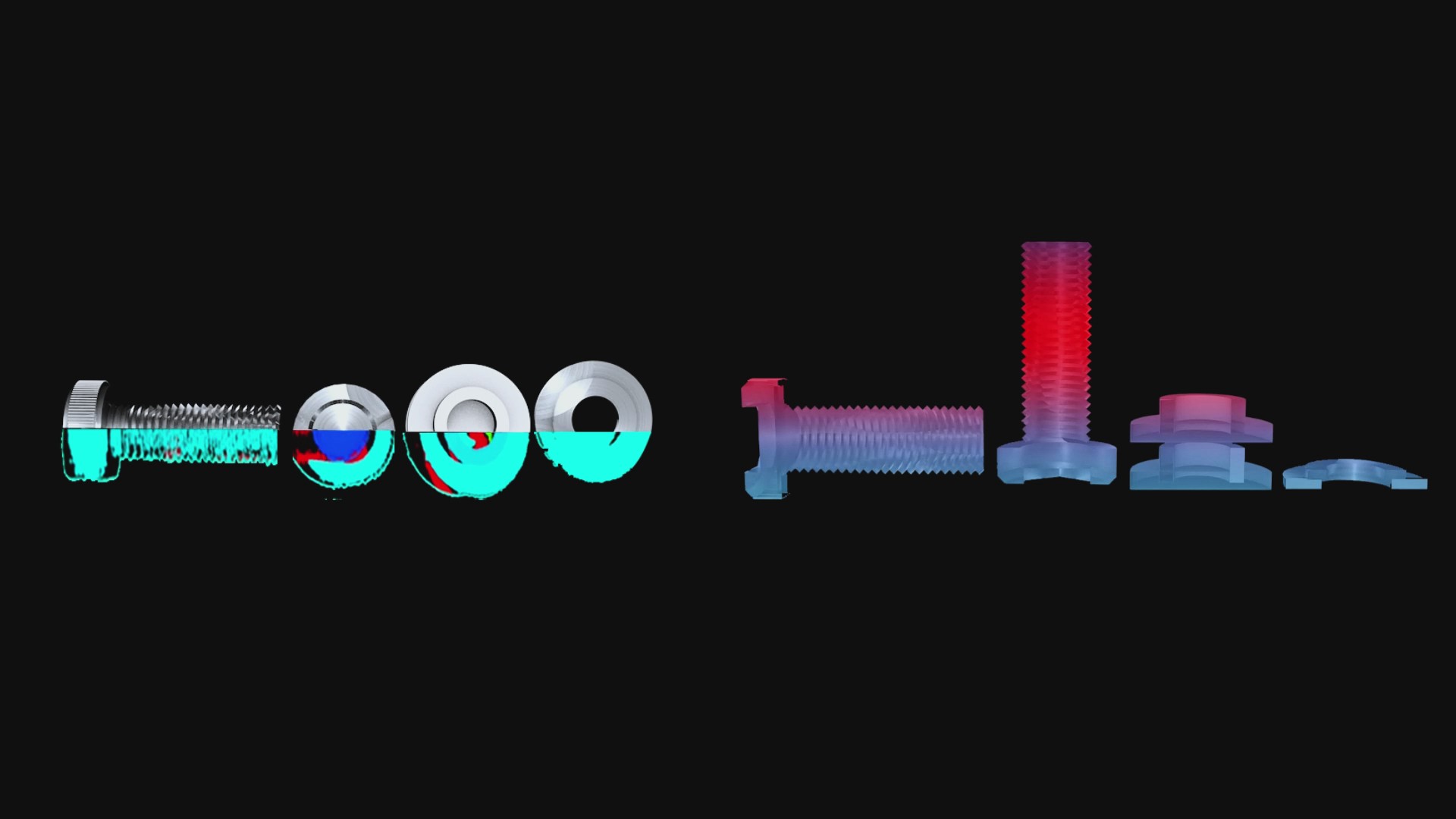

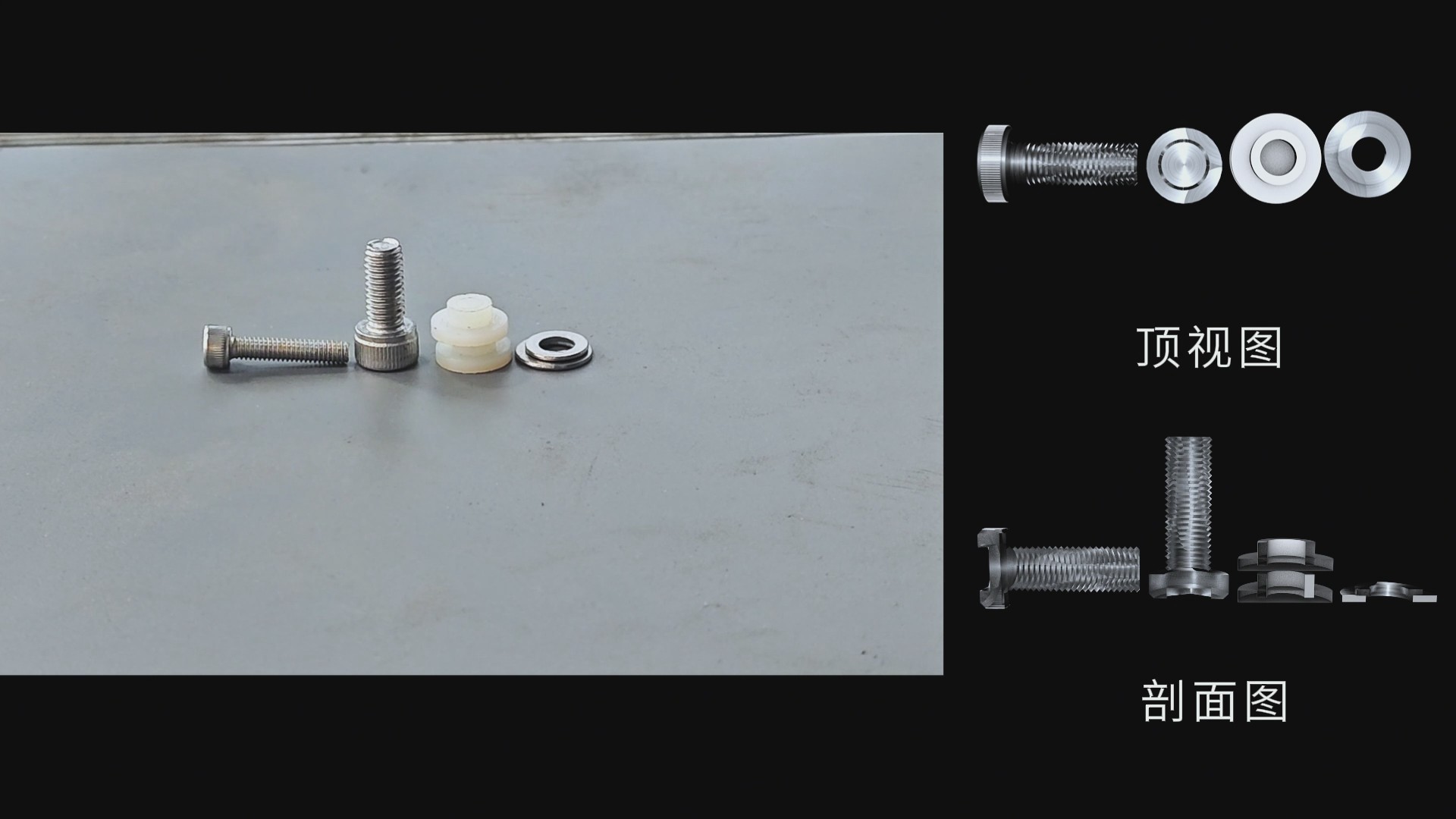

当传感器或工件进行连续运动时，系统便可将连续轮廓数据拼接生成完整的三维点云模型，实现3D轮廓扫描与测量。
线扫激光技术特点
高精度测量
激光三角测量能够实现微米级测量精度，可精准识别工件表面细微变化，适用于焊缝跟踪、尺寸检测、装配定位等高精度工业场景。
非接触式检测
采用光学测量方式，无需接触工件表面，不会对被测物造成损伤，尤其适用于高温、复杂曲面或高速运动工件的在线检测。
高速动态扫描
线扫激光传感器具备高速采样能力，可在工业生产线中实现实时在线扫描，满足自动化生产节拍需求。
适应能力强
创想智控的工业级激光轮廓扫描系统能够适应焊接弧光、粉尘、振动等复杂工业环境，在自动化生产现场保持稳定运行。
线扫激光工业应用
焊缝跟踪与智能焊接
在机器人自动焊接过程中，线扫激光3D轮廓扫描技术可实时识别焊缝位置、坡口形态及装配偏差，引导机器人动态调整焊接轨迹，实现高精度焊缝跟踪。
特别是在集装箱、钢结构、船舶制造、管道焊接、工程机械等行业，可有效解决工件一致性差、人工示教复杂等问题，提高焊接自动化水平。
免编程焊接
结合机器人与三维视觉算法，激光轮廓扫描系统能够自动扫描工件轮廓，生成三维模型，并智能规划焊接路径，实现免编程自动焊接。
该技术特别适用于多品种、小批量工件焊接场景，如变压器油箱、钢格板、钢筋网、风机叶轮等产品生产。
尺寸检测与质量检测
在线扫检测过程中，系统可实时获取工件宽度、高度、平整度、轮廓尺寸等数据，用于产品质量控制与缺陷检测。
在汽车制造、新能源电池、轨道交通、金属加工等行业，广泛应用于零部件尺寸检测与装配质量分析。
机器人引导定位
通过获取工件三维坐标信息，机器人可快速完成工件定位、抓取与路径规划，提高自动化产线柔性化能力。
线扫激光发展趋势
随着工业智能化不断升级，线扫激光3D轮廓扫描技术正向更高精度、高速度以及智能化方向发展。结合AI算法、深度学习与工业机器人技术，激光视觉系统将不仅具备测量能力，还能够实现智能识别、自适应路径规划及自动工艺优化，进一步推动智能制造升级。为企业提升生产效率、降低人工成本和实现智能制造提供有力支撑。
