视觉焊缝跟踪器 CXZK-G6-350

一、产品介绍

本产品将视觉检测与熔池监控功能集成于一体，同时兼具视觉相机和熔池相机的技术优势，既可以实时观察焊接熔池状态，也可以实现焊缝检测与跟踪，满足现代自动化焊接过程中对焊接质量监控和智能化控制的需求。

熔池部分：

生产焊接过程中，为保证焊缝成形的一致性，需要操作者定期观察焊接区域、焊丝熔化位置以及熔池状态变化，并及时调整焊接参数。由于焊接环境通常伴随烟尘、强电弧光辐射以及飞溅等因素，长期人工观察容易产生视觉疲劳、判断误差以及监控不到位等问题，不仅影响焊接生产效率，也会影响焊接质量。

CXZK-G6-350是创想智控自主研发的视觉熔池检测系统，可准确观察焊接过程中的焊丝位置、熔池熔化状态。通过高清远程监控，可实时查看电弧、焊丝（钨极）、熔池、焊缝、母材以及熔池夹渣、气泡等状态，实现焊接过程可视化，帮助用户及时调整焊接参数，提高焊接质量和生产效率。

视觉熔池监控系统能够有效解决自动化焊接设备运行过程中的观察难、监控难问题，提高焊接系统可靠性。产品兼容性高，可适用于各种自动化焊接设备，改善焊接作业环境，减少人工依赖，提高产品一致性。

视觉部分：

CXZK-G6-350能够在焊接过程中实时检测和跟踪焊缝位置，确保焊接质量和一致性。凭借高集成度、强抗干扰能力以及广泛的应用适应性，可满足现代机器人焊接及自动化焊接系统的智能检测需求。

二、构成及原理

CXZK-G6-350视觉熔池检测相机由高分辨率传感器、高性能处理芯片、高清镜头以及红外光源组成，通过复杂算法实现高动态工业视觉熔池检测。

设备可远程高清捕捉焊接过程，实时获取焊接区域图像信息，并通过智能算法完成焊缝识别与熔池状态监控。产品整体外壳采用铝合金加工制造，具有重量轻、散热快、结构坚固耐用、尺寸小等特点，方便集成于机器人焊接系统及自动化焊接设备中。

三、适用领域

√ 支持标准网口Modbus TCP通讯协议

√ 适用于直缝、环缝、焊接小车、龙门架、十字架等各类焊接专机

√ 可与多种机器人通讯，解决工件水平方向偏差问题

√ 可进行微米级拼接直缝、环缝跟踪

四、产品特点

√ 支持焊缝实时检测与跟踪，提高焊接稳定性；

√ 抗电弧、抗干扰能力强，适应复杂焊接环境；

√ 高集成度设计，方便集成机器人及自动化设备；

√ 铝合金外壳，重量轻、散热性能好；

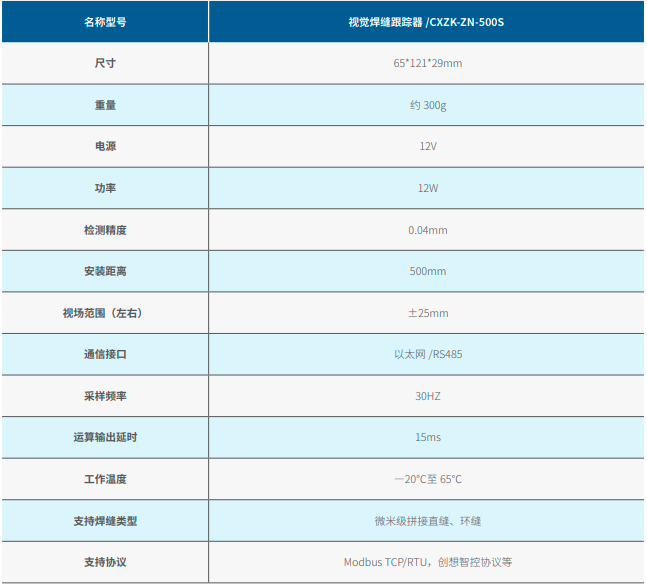

五、产品参数
