近年来，建筑行业工业化与装配式建筑快速发展，建筑铝模板因其重量轻、强度高、可重复使用次数多等特点，在现代建筑施工中得到广泛应用。但是铝模板存在诸多难题，由于工件尺寸较大、焊缝较长以及装配误差等因素，机器人按照固定轨迹焊接时容易出现焊偏或焊接质量不稳定的问题。

  针对这一难题，创想智控激光焊缝寻位系统与柴孚机器人实现协同应用，通过激光视觉识别技术，实现焊缝自动检测与焊接路径修正，为建筑铝模板焊接提供更加稳定可靠的自动化解决方案。

  一、激光焊缝寻位系统介绍

  创想智控激光焊缝寻位系统是一种基于激光视觉测量原理的智能焊接辅助系统。系统通过激光器在焊缝区域投射激光线，并利用工业相机采集焊缝截面轮廓数据，通过视觉算法对焊缝位置进行分析与识别。

  系统可以在焊接前或焊接过程中对焊缝进行扫描，并将检测到的焊缝位置偏差信息实时反馈给机器人控制系统，从而自动修正焊接轨迹，使焊枪始终保持在正确的焊缝位置。

  系统主要由以下部分组成：

  激光焊缝视觉传感器

  图像处理与控制系统

  与机器人通讯接口

  焊缝识别算法软件

  通过与专机、机器人系统集成，可实现焊缝自动寻位、焊接路径优化以及焊接过程稳定控制。

  二、焊缝跟踪系统优势

  1. 高精度焊缝识别

  创想智控激光焊缝寻位系统能够精准识别多种焊缝类型，例如：

  搭接焊缝

  角焊缝

  T型焊缝

  即使存在一定装配误差或工件轻微变形，系统仍能稳定识别焊缝位置。

  2. 自动修正机器人焊接轨迹

  系统在检测到焊缝位置变化后，可实时向机器人发送补偿数据，使机器人自动调整焊接路径，确保焊枪始终位于焊缝中心。

  3. 提升焊接质量稳定性

  通过实时检测焊缝位置，能够有效避免焊接过程中出现：

  焊偏

  焊缝成形不一致

  焊接缺陷

  从而显著提高焊接质量。

  4. 提高生产效率

  系统能够自动完成焊缝寻位和轨迹修正，大幅减少人工示教与调试时间，提高生产效率。

  5. 适应复杂焊接工况

  该系统适用于大型结构件、长焊缝以及批量化生产场景，特别适合建筑铝模板等结构件焊接自动化应用。

  三、建筑铝模板自动焊接难题

  在建筑铝模板生产过程中，焊接自动化通常面临以下问题：

  工件尺寸大、焊缝长度长

  铝模板结构件尺寸较大，焊缝长度往往达到数米甚至更长，这对机器人焊接轨迹的稳定性提出了更高要求。

  工件装配误差

  在实际生产中，铝模板结构件在装配过程中难免存在一定的装配偏差或间隙变化，如果机器人按照固定轨迹焊接，容易出现焊枪偏离焊缝的问题。

  铝材表面反光

  铝合金材料反光性较强，普通视觉系统在识别焊缝时容易受到干扰。

  生产节拍要求高

  建筑铝模板通常为批量生产，对焊接效率和稳定性都有较高要求。

  因此，传统示教焊接方式无法满足高效率、高质量的自动化生产需求。

  四、创想智控解决方案

  针对建筑铝模板焊接中的这些难题，创想智控提供了激光焊缝寻位系统与柴孚焊接机器人集成的自动焊接解决方案。

  系统工作流程如下：

  焊缝扫描定位

  激光焊缝传感器对焊缝进行扫描，识别焊缝位置。

  轨迹自动修正

  视觉系统根据检测结果对机器人焊接轨迹进行自动修正。

  机器人执行焊接

  柴孚机器人按照修正后的轨迹进行焊接作业。

  通过该解决方案，能够有效解决焊缝偏移、装配误差等问题，使机器人焊接更加稳定可靠。

  五、应用案例

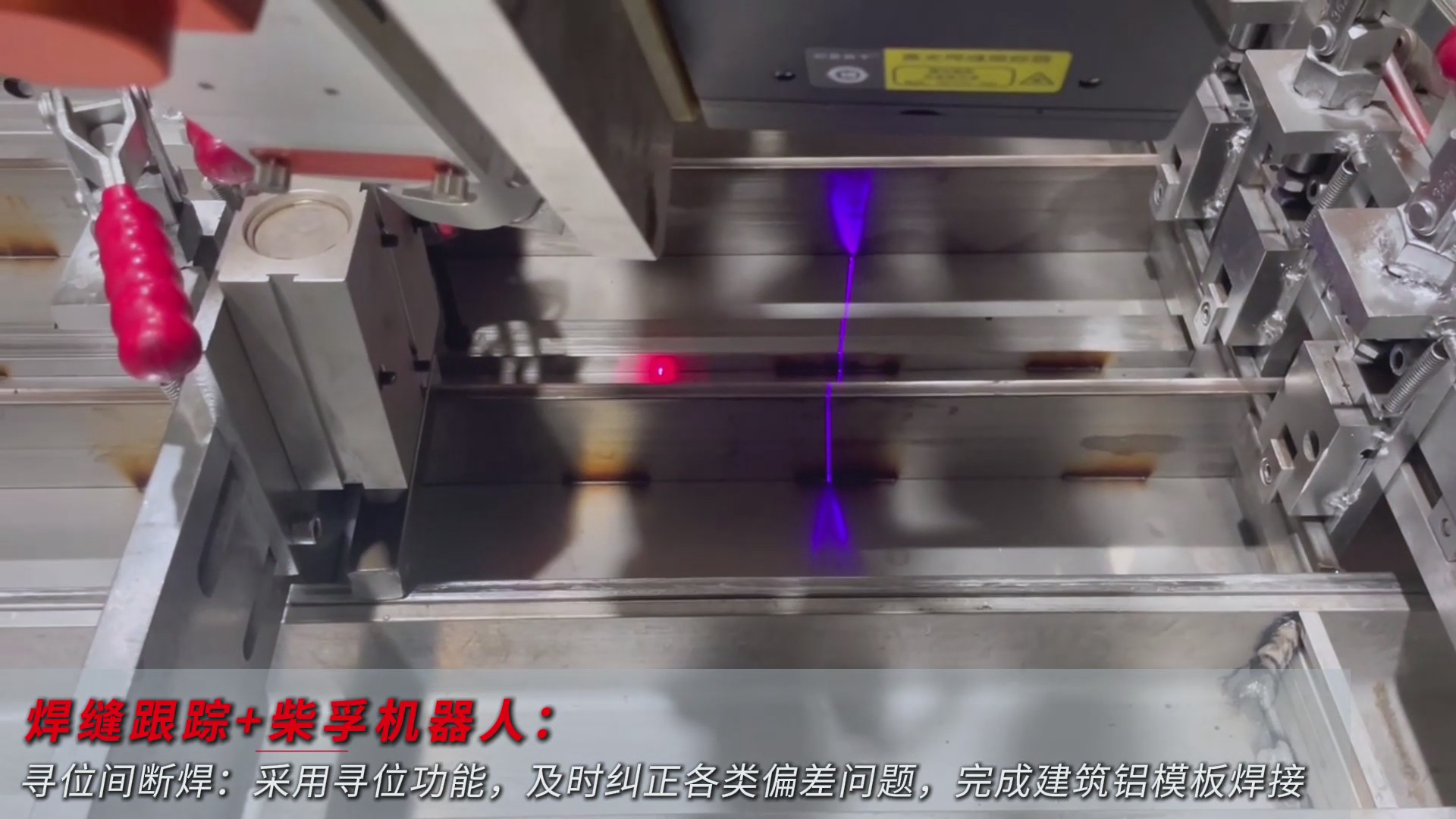

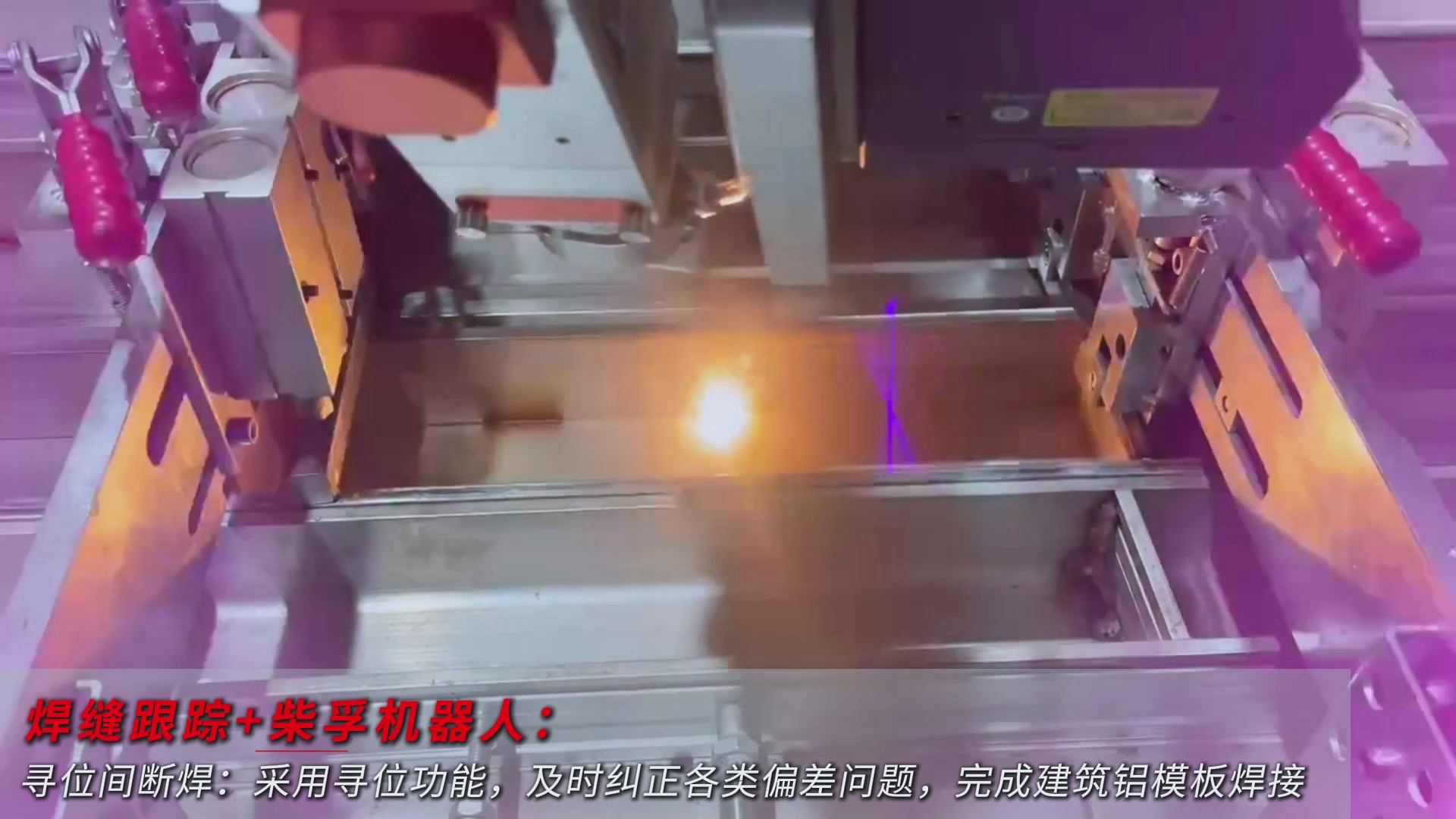

  在某建筑铝模板生产企业的自动焊接生产线上，创想智控激光焊缝寻位系统与柴孚机器人进行了集成应用。

  项目特点包括：

  焊接工件：建筑铝模板结构件

  焊接工艺：机器人MIG焊接

  焊缝类型：长直线搭接焊缝

  焊缝长度：多米级焊缝

  在适配了焊缝跟踪系统后，取得了显著的效果：

  焊缝定位更加精准

  焊接质量稳定性显著提升

  人工干预大幅减少

  生产效率明显提高

  该解决方案有效推动了企业建筑铝模板焊接生产线的自动化升级。

  随着智能制造的发展，焊接自动化正在向视觉感知与智能控制方向不断升级。创想智控激光焊缝寻位系统通过与机器人焊接系统的深度融合，为建筑铝模板焊接提供了高效稳定的视觉引导方案。未来，创想智控将持续推动焊接视觉技术的发展，为更多制造行业提供智能化的解决方案。
