创想专机焊缝跟踪器发电机油箱焊接应用案例
日期:2020-03-11浏览量:708来源:

发电机油箱一般是固定的,受力状况比较宽松,主要是燃油的压力(灌装燃油的高度),选用材料一般都是低碳合金钢或者低碳钢,其形状可能是椭圆柱形,简陋的有立体矩形等。

发电机油箱一般用钢板冲压经过焊接而成。为了防止油箱内部的液体受到剧烈冲击形成泡沫,油箱内部表面除做防锈处理外,有的还用隔板格成较多的空间。

发电机组的油箱对发电机的影响是蛮大的,如果其焊接质量不过关,容易造成油箱焊接部位出现虚焊或有砂眼的故障原因。

一般,发电机油箱焊接工艺包括:

1、编写依据和焊接的工艺要领;

2、选用手工电弧焊,直流反极性接线;

3、选用焊条(按照母材匹配要求,选择确定};

4、钢材较厚的,要开坡口。为改善工作条件,尽量安排焊工在油箱外面工作;

5、焊前预热,焊缝及热影响区充分清洁、焊后缓冷;

6、如果油罐比较长,管内有加强筋,布置焊工对称焊接,有利于线型的保持;

7、外部焊缝焊完后,管内焊缝用碳弧气刨出白焊接完成;

8、对罐体变形进行校正,达标;

8、所有对接焊缝(包括手孔、人孔法兰焊缝)做渗漏检查,合格通过;

9、安全施工管内焊接时要有良好的抽风和照明等措施。

为此,发电机油箱焊接工艺中,有必要给焊接机器加配一套激光焊缝跟踪系统。激光焊缝跟踪系统的作用是,在焊接过程中自动检测并自动调节焊枪的位置,以便于始终跟随焊接位置进行焊接,焊枪与工件之间的距离始终保持恒定,从而确保焊接质量,提高焊接效率并降低劳动强度。

拿创想专机焊缝跟踪器应用于发电机油箱焊接项目举例:

工件类型:发电油箱

焊接类型:MIG焊

焊缝类型:角焊缝

专机类型:四轴专机

解决方案:实时跟踪;焊道成型美观,无凹坑,焊瘤;减小工人劳动强度。

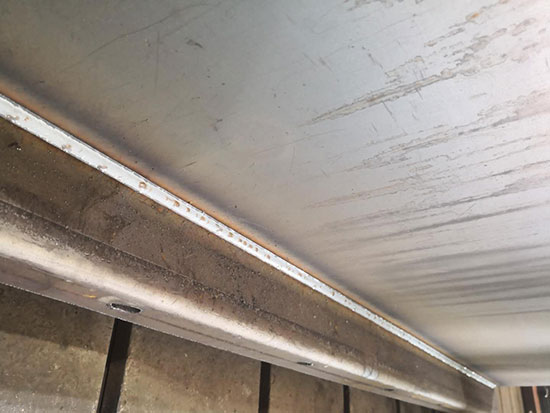

不加跟踪焊缝效果图

加跟踪焊缝成型图

加创想跟踪vs不加创想跟踪,焊缝成型效果一目了然,看得见。
