创想智控在波纹板焊接行业介绍
日期:2021-09-26浏览量:114来源:

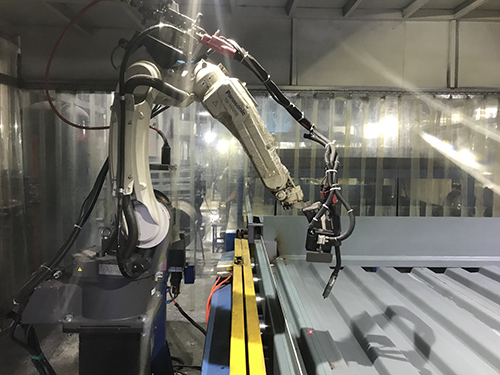

今天给大家介绍下创想智控焊缝跟踪器在波纹板行业的焊接应用

因全球疫情加剧,进出口贸易如火如荼。集装箱需求与日俱增,各箱厂在提升产量的同时也对产线的智能化迎来一次大的改革。


目前在波纹板焊接时使用的多为点式相机,点式相机目前仍存在较多问题,比如其照射位置并不是焊缝位置,而是焊缝周边的位置,通过仿形计算出焊缝位置,并且因为波纹波峰位置与方钢位置相邻,点式无法照射到此位置,只能延续之前的位置,起弧位置需要在波纹底部进行起弧。并且方钢会出现不垂直波纹的情况,,此时点式反馈的左右位置就会与实际需要焊接的左右出现偏差,从而引起焊接偏差。

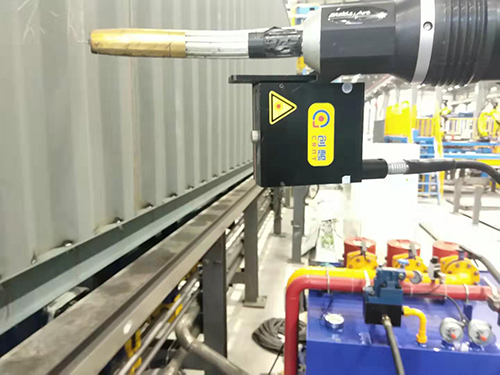

创想波纹板扫描系统采用公司自主研发激光位移传感器,以线激光的方式对整个波纹板进行扫描,将采集的图像数据反馈给工控机进行实时处理,再将焊缝的实时位置反馈给PLC,从而进行跟踪,,不同于点式,本系统可以直接反馈焊缝位置,整体工件扫描出位置都是真实焊缝位置。因为点式在波峰位置无法采集左右数据,此系统可以在任意位置进行起弧。


实际生产过程中,个别行业采用工件材质为高反光材质,点式因为仅采用一个点位置数据,如果因反光影响,那么此位置的数据,就没有办法使用,此系统在采集时,会将所有数据进行采集,从而生成直线数据,对于个别位置的反光都具有过滤左右,不用担心反光问题。
本期关于焊缝跟踪在波纹板行业的应用分享到这里就结束了,如果您也正在被类似问题困扰,您可以通过官网、微信公众号联系我们
